GC Lock Control SHEV * Control adicional de cerradura de motor para cerraduras de motor de 12 V o 24 V en una puerta de admisión de aire
- Compatible con cerraduras de motor de hasta 4,5 A (24 V) y 1,25 A (12 V)
- Compatible con todos los componentes GEZE: centralita RWA, motor para admisión de aire, automatismo batiente y central de puerta
- Cableado sencillo y seguro de componentes para diversos sistemas de extracción de humo y calor
- Las entradas y salidas claramente posicionadas simplifican la instalación
- Suministro de corriente a las cerraduras de motor asegurado mediante la centralita RWA y la fuente de alimentación
- La pantalla de estado facilita el mantenimiento y la instalación
- Función de rectificador para invertir la polaridad y/o restablecer la centralita RWA
- Protección contra sobretensión en la entrada de extracción de humos y calor
- Apertura y cierre seguros también en funcionamiento normal
- Puede integrarse en sistemas de gestión del edificio o sistemas de gestión de seguridad a través de la centralita RWA
- Se necesita un control por puerta de entrada de aire (hoja simple o doble hoja) con cerradura de motor
Esta unidad de control adicional para puertas de admisión de aire permite un cableado sencillo y seguro de los componentes que deben utilizarse en una puerta de entrada de aire RWA de hoja simple o doble hoja. Esto significa que, en caso de extracción de humos y calor, los componentes reciben voltaje a través de la centralita RWA regulada y se controlan correspondientemente. El manejo de una cerradura de motor de 12 V es posible con un convertidor DC-DC adicional.
Áreas de aplicación
- Puertas de admisión de aire del sistema de extracción de humos y calor de hoja simple o doble hoja
- Soluciones de corriente de aire para sistemas de extracción de humos y calor en combinación con una cerradura de motor
- Montable en la carcasa empotrada GEZE o en la caja de control
- Montaje en guía DIN
Situaciones de instalación en objetos y vídeos de referencia

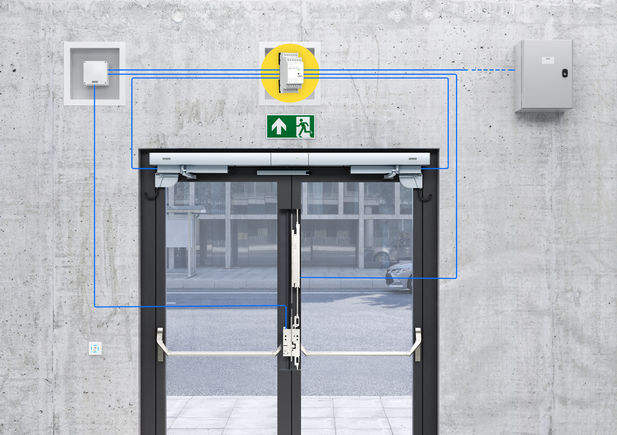

Wiring diagram GC lock SHEV
!Zentrale Steuerung für RWA-Zulufttüren, vereinfacht Verkabelung und sichert den Motorschlossbetrieb im Alarmfall.!
GC Lock Control SHEV
!Durch die Versorgung aller Komponenten mit Spannung sind eine sichere Entriegelung und eine verlässliche Energieversorgung der Motorschlösser stets gegeben.! © GEZE GmbH
GC Lock Control SHEV
!Dank der integrierten Zustandsanzeige der Spannungsversorgung und des Anliegens eines RWA-Signals kann die Zusatzsteuerung einfach gewartet werden.! © GEZE GmbH
GC Lock Control SHEV und K 600 T
!GEZE bietet eine umfassende RWA-Lösung an, die die RWA-Zentrale , Türantriebe , selbstverriegelnde Panikschlösser und die Motorschloss-Zusatzsteuerung GC Lock Control SHEV, umfasst. Die GC Lock Control SHEV gewährleistet dabei den sicheren Betrieb von Motorschlössern an einer RWA-Zulufttür im Alarmfall und fungiert gleichzeitig als zentraler Anschlusspunkt für alle Türkomponenten an das RWA-System.! © GEZE GmbH
GC Lock Control SHEV
Additional control unit for motor locks for 12 V or 24 V motor locks on an SHEV air inlet door. © GEZE GmbH
Especificaciones del producto
| GC Lock Control SHEV | |
| Dimensiones | 35 x 60 x 90 mm |
| Tipo de instalación | Montaje en guía DIN |
| Consumo de corriente | 150 mA |
| Corriente de automatismos (máx.) | 4.5 A (24 V) |
| Corriente cerraduras de motor (máx.) | 4.5 A (24 V), 1.25 A (12 V) |
| Dimensión de cable (máx.) | 2.5 mm² |
| Temperatura de servicio | -5 - 70 °C |
| Grado de protección | IP20 |
| Clase de protección | II |
Descargas
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Variantes y accesorios
* Nota acerca de los productos mostrados
Los productos mencionados anteriormente pueden variar en forma, tipo, características y función (diseño, dimensiones, disponibilidad, aprobaciones, normas, etc.) dependiendo del país. Para cualquier consulta, contacte con su persona de contacto de GEZE o envíenos un E-Mail .
