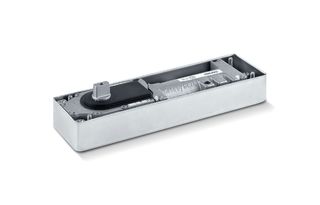

Cuerpo de cierre TS 500 N EN3 * Cuerpo básico para cierrapuertas de pavimento EN3
- Fuerza de cierre fija de EN3
- Para puertas mano izquierda y mano derecha sin necesidad de modificación
- La velocidad de cierre se puede adaptar individualmente
- Golpe final hidráulico que acelera la puerta brevemente antes del estado cerrado
- La amortiguación a la apertura integrada frena fuertemente las puertas
- Todas las funciones se pueden regular desde la parte superior y en el estado montado
Áreas de aplicación
- Puertas cortafuegos
- Puertas batientes y de vaivén derechas e izquierdas
- Puertas batientes y de vaivén con un ancho de hoja de hasta 950 mm y peso de 100 kg
- Montaje oculto en el suelo
Especificaciones del producto
Cuerpo de cierre TS 500 N EN3 | |
Empleo en puertas batientes/puertas de vaivén | Puerta batiente, Puerta de vaivén |
Ángulo de apertura (máx.) | 170 ° |
Fuerza de cierre según EN 1154 | EN 3 |
Ancho de hoja (máx.) | 950 mm |
Peso de hoja (máx.) | 100 kg |
Dirección DIN | a la izquierda / a la derecha |
Conformidad estándar | EN 1154:1996/A1:2002/AC:2006 |
Longitud | 278 mm |
Anchura | 82 mm |
Altura | 42 mm |
Tolerancia de ajuste longitudinal caja de empotrado | 10 mm |
Tolerancia de ajuste anchura caja de empotrado | 10 mm |
Tolerancia de ajuste altura caja de empotrado | 6 mm |
Fuerza de cierre ajustable | No |
Velocidad de cierre ajustable | Si |
Golpe final ajustable | No |
Amortiguación de apertura integrada | mecánico fijo |
Válvula de seguridad contra sobrecarga | Si |
Válvulas termoestabilizadas | Si |
Eficiencia de cierre a partir de | 170 ° |
Ángulo de retención | 85 ° - 120 ° |
