Compás OL 320 * Compás OL 320 con herraje de retención de bisagra deslizante y bloqueo colgante
- Alcanza un ancho de apertura de 320 mm
- El ancho de apertura es ajustable
- Soporte apto para alturas del solape de 0-25 mm
- Bloqueo de hoja integrado en el compás
- Tecla de activación bloqueada mediante el bloqueo colgante
- No es posible soltar la unión del compás y el soporte mediante la tecla de activación
- Enganche confortable de la hoja mediante la conexión de acoplamiento del cabezal esférico entre el compás y el soporte
- Compás montable desde delante
Áreas de aplicación
- Para ventanas con altos pesos de hoja de hasta máx. 250 kg
- Empleo a la izquierda y a la derecha
- Ventanas rectangulares con apertura hacia dentro con hojas batientes, abatibles, giratorias y basculantes
- Montaje en ventanas de madera, plástico o metal
- Montaje en el marco

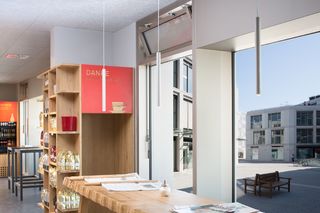

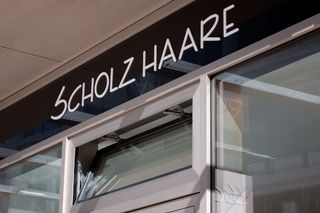

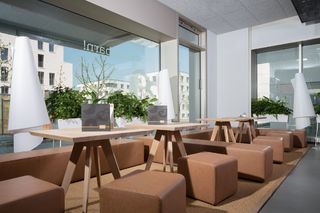

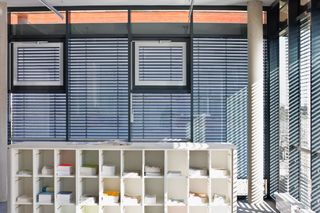

Situaciones de instalación en objetos y vídeos de referencia
Especificaciones del producto
Compás OL 320 | |
Ancho de hoja (mín.) | 680 mm |
Altura de hoja (mín.) | 400 mm |
Peso de hoja (máx.) | 250 kg |
Ancho de apertura ajustable (reducción del recorrido) | Si |
Descargas
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
Variantes y accesorios
* Nota acerca de los productos mostrados
Los productos mencionados anteriormente pueden variar en forma, tipo, características y función (diseño, dimensiones, disponibilidad, aprobaciones, normas, etc.) dependiendo del país. Para cualquier consulta, contacte con su persona de contacto de GEZE o envíenos un E-Mail .
