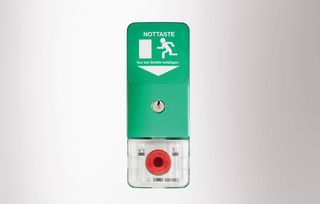

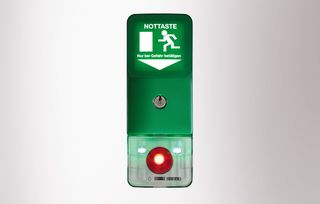

TZ 320 S AP * Central de puerta para el control de las salidas de emergencia con contacto llave
- El casco de golpeo de superficie manejable permite una accionamiento rápido y seguro del botón de emergencia iluminado en situaciones de pánico
- Los bornes de colores facilitan la conexión eléctrica
- Tres entradas parametrizables y dos salidas libremente parametrizables ofrecen numerosas posibilidades para componentes adicionales
- La cantidad de entradas y salidas se puede ampliar con ayuda del módulo de interfaz IO 420 o con una caja de bornes KL 220
- El contacto llave integrado permite el franqueo autorizado de la puerta de emergencia
Áreas de aplicación
- Protección conforme con EltVTR de una puerta de emergencia contra el acceso no autorizado
- Se puede emplear en las puertas de hoja simple y de doble hoja
- La conectividad mediante bus permite p. ej. los controles de esclusas, el reenvío de alarmas, la conexión al sistema de técnica de gestión de edificio
- Combinable con cerraduras de motor y automatismos de puerta batiente
- Implementación de una puerta de emergencia bidireccional
- El montaje sobrepuesto permite un montaje posterior en la puerta con poco esfuerzo
Situaciones de instalación en objetos y vídeos de referencia

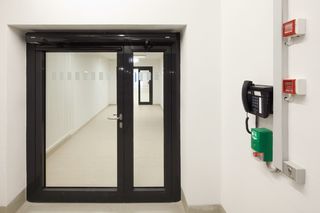

automatismo de puerta batiente TSA 160 NT F-IS, GC334 cortina de seguridad y central de puerta RWS TZ320 SN AP
Sistema de automatismo de puerta batiente electrohidráulico para puertas cortafuegos de hoja simple y hoja doble con secuencia de cierre integrada en la residencia de ancianos Augustinum, Stuttgart. © Dirk Wilhelmy / GEZE GmbH

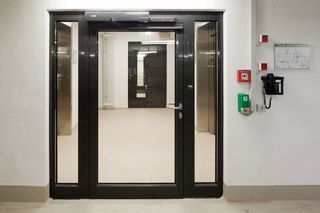

TZ 320 control de puerta de emergencia en el hospital Olga
Uso del TZ 320 control de puerta de emergencia en el hospital Olga, Stuttgart. © Jürgen Pollak / GEZE GmbH
Especificaciones del producto
| TZ 320 S AP | |
| Anchura | 77 mm |
| Altura | 197 mm |
| Fondo | 88 mm |
| Tipo de instalación | Montaje sobrepuesto |
| Temperatura de servicio | -10 - 55 °C |
| Grado de protección | IP30 |
| Tensión de servicio | 24 V DC |
| Consumo de corriente | 100 mA |
| Tensión de alimentación | 24 V DC |
| Capacidad de resistencia del contacto | 30 V / 1 A |
| Contacto antisabotaje | Si |
| Cantidad de entradas | 3 Stk. |
| Cantidad de salidas | 2 Stk. |
| Botón de emergencia | Si |
| Indicador óptico | si |
| Volumen de audio | 75 db |
| Tipo de cilindro | Medio cilindro de perfil Euro |
| Con cable plano | Si |
| Parametrización | Terminal Service ST 220 |
| Cumple con EltVTR | Si |
Descargas
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
Variantes y accesorios
* Nota acerca de los productos mostrados
Los productos mencionados anteriormente pueden variar en forma, tipo, características y función (diseño, dimensiones, disponibilidad, aprobaciones, normas, etc.) dependiendo del país. Para cualquier consulta, contacte con su persona de contacto de GEZE o envíenos un E-Mail .
