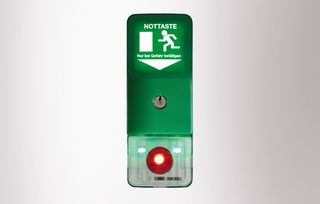

TZ 320 SN AP * Central de puerta para el control de las salidas de emergencia con contacto llave y alimentación
- El casco de golpeo de superficie manejable permite una accionamiento rápido y seguro del botón de emergencia iluminado en situaciones de pánico
- Los bornes de colores facilitan la conexión eléctrica
- Tres entradas parametrizables y dos salidas libremente parametrizables ofrecen numerosas posibilidades para componentes adicionales
- La cantidad de entradas y salidas se puede ampliar con ayuda del módulo de interfaz IO 420 o con una caja de bornes KL 220
- La alimentación integrada ofrece una flexibilidad adicional
- El contacto llave integrado permite el franqueo autorizado de la puerta de emergencia
Áreas de aplicación
- Protección conforme con EltVTR de una puerta de emergencia contra el acceso no autorizado
- Se puede emplear en las puertas de hoja simple y de doble hoja
- La conectividad mediante bus permite p. ej. los controles de esclusas, el reenvío de alarmas, la conexión al sistema de técnica de gestión de edificio
- Combinable con cerraduras de motor y automatismos de puerta batiente
- Implementación de una puerta de emergencia bidireccional
- El montaje sobrepuesto permite un montaje posterior en la puerta con poco esfuerzo
Situaciones de instalación en objetos y vídeos de referencia
Especificaciones del producto
TZ 320 SN AP | |
Anchura | 77 mm |
Altura | 197 mm |
Fondo | 88 mm |
Tipo de instalación | Montaje sobrepuesto |
Temperatura de servicio | -10 - 55 °C |
Grado de protección | IP30 |
Tensión de servicio | 24 V DC |
Consumo de corriente | 100 mA |
Tensión de alimentación | 230 V |
Suministro de corriente para consumo externo (24 V CC) | 650 mA |
Capacidad de resistencia del contacto | 30 V / 1 A |
Contacto antisabotaje | Si |
Cantidad de entradas | 3 Stk. |
Cantidad de salidas | 2 Stk. |
Botón de emergencia | Si |
Indicador óptico | si |
Volumen de audio | 75 db |
Tipo de cilindro | Medio cilindro de perfil Euro |
Con cable plano | Si |
Parametrización | Terminal Service ST 220 |
Cumple con EltVTR | Si |
