GC 342 * Escáner láser para la protección de puertas y ventanas automáticas con supresión integrada del proyecto y la pared
- Sensor de seguridad compacto y que ahorra espacio
- El área de detección de malla estrecha garantiza anchuras de hoja de puerta de hasta 1600 mm
- Supresión integrada de la pared cerca de la apertura de puerta máxima
- El campo de protección en el borde de cierre principal se amplía automáticamente en función del ángulo de la puerta
- Memorización automatizada del sistema pulsando un botón
- Prevención de lesiones en bordes que implican un riesgo de sufrir aplastamiento y cortes gracias a ventanas automatizadas
Áreas de aplicación
- Protección de puertas batientes y giratorias automáticas
- Puertas de interior y exteriores
- Uso en puertas con una anchura de hoja máxima de 1600 mm
- Condiciones de suelo difíciles, por ejemplo, suelo reflectante, alfombra, guías metálicas
- Uso en puertas con barra antipánico vertical continua
- Protección de los bordes de cierre principal y secundario de ventanas automatizadas
Situaciones de instalación en objetos y vídeos de referencia
!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!
!Slimdrive EMD-F/R-IS und Laserscanner GC 342 an einer 2-flügligen Tür in der Universität Schloss Mannheim! © Nico Walke / GEZE GmbH
!Slimdrive EMD-F/R-IS, Uni Schloss Mannheim!
!Slimdrive EMD-F/R-IS mit Laserscanner GC 342 und Radarmelder GC 302 an einer 2-flügeligen Tür an der Universität Schloss Mannheim! © Nico Walke / GEZE GmbH

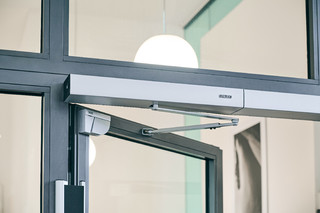

Slimdrive EMD con escáner láser GC 342 y central de puerta TZ 320
El centro de ciencia más grande de Alemania, el experimenta en Heilbronn. Con tecnología innovadora GEZE, ofrece a sus visitantes un mundo único de conocimiento y experiencia. © Jürgen Pollak / GEZE GmbH

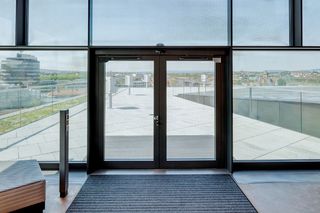

GEZE Slimdrive EMD IS con escaner láser GC 342
El centro de ciencia más grande de Alemania, el experimenta en Heilbronn. Con tecnología innovadora GEZE, ofrece a sus visitantes un mundo único de conocimiento y experiencia. © Jürgen Pollak / GEZE GmbH
GEZE Powerturn F/R con escáner láser GC 342
El centro de ciencia más grande de Alemania, el experimenta en Heilbronn. Con tecnología innovadora GEZE, ofrece a sus visitantes un mundo único de conocimiento y experiencia. © Jürgen Pollak / GEZE GmbH
GEZE Powerturn F/R con escáner láser GC3 42
El centro de ciencia más grande de Alemania, el experimenta en Heilbronn. Con tecnología innovadora GEZE, ofrece a sus visitantes un mundo único de conocimiento y experiencia. © Jürgen Pollak / GEZE GmbH

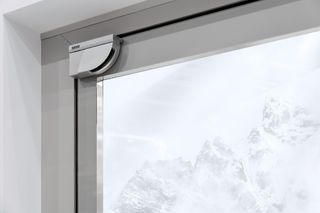

GC 342 Escáner láser
Fiabilidad y seguridad absolutas y una línea de diseño clara y moderna. © GEZE GmbH
Especificaciones del producto
| GC 342 | |
| Dimensiones | 143 x 86 x 40 mm |
| Tecnología | Escáner láser, medición del tiempo de propagación de la luz |
| Número de barreras de luz | 1 |
| Tensión de servicio | 12-24 V DC ± 15% |
| Tensión de activación | 42 V |
| Corriente de conexión | 100 mA |
| Salida | 2 contactos relé libres de potencial |
| Clasificación protección IP | IP54 |
| Longitud del cable de conexión | 2500 mm |
| Altura de montaje (mín.) | 1500 mm |
| Altura de montaje (máx.) | 3870 mm |
| Tiempo de respuesta | Protección hoja de la puerta: < 50 ms / área de protección de los dedos: < 90 ms |
| Temperatura de servicio | -30 - 60 °C |
| Humedad ambiental | 0-95 % relativa, sin condensación |
| Conformidad estándar | DIN 18650, EN 16005 |
Descargas
Variantes y accesorios
* Nota acerca de los productos mostrados
Los productos mencionados anteriormente pueden variar en forma, tipo, características y función (diseño, dimensiones, disponibilidad, aprobaciones, normas, etc.) dependiendo del país. Para cualquier consulta, contacte con su persona de contacto de GEZE o envíenos un E-Mail .
