Escáner láser

GC 342+ * Escáner láser para la protección de puertas batientes automáticas con supresión integrada de pared

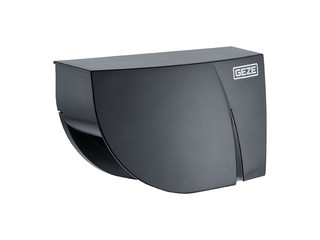

Escáner láser GC 342+, sensor individual a la derecha
  • Sensor de seguridad compacto y que ahorra espacio
  • El área de detección de malla estrecha garantiza anchuras de hoja de puerta de hasta 1600 mm
  • Supresión integrada de la pared cerca de la apertura de puerta máxima
  • El campo de protección en el borde de cierre principal se amplía automáticamente en función del ángulo de la puerta
  • Memorización automatizada del sistema pulsando un botón
  • Prevención de lesiones en bordes que implican un riesgo de sufrir aplastamiento y cortes gracias a ventanas automatizadas
Mostrar más
  • Cuatro cortinas láser aseguran una zona grande y evitan que la puerta se cierre cuando alguien se halla bajo el bastidor.
  • Las cortinas láser pueden utilizarse para el mando de la puerta sin contacto mediante una señal de salida
Contáctenos

GC 342+

Áreas de aplicación

  • Protección de puertas batientes automáticas, especialmente para el lado contrario bisagras
  • Puertas de interior y exteriores
  • Uso en puertas con una anchura de hoja máxima de 1600 mm
  • Condiciones de suelo difíciles, por ejemplo, suelo reflectante, alfombra, guías metálicas
  • Uso en puertas con barra antipánico vertical continua

Este producto ha sido galardonado

Especificaciones del producto

GC 342+
Dimensiones 145 x 88 x 68 mm
Tecnología Escáner láser, medición del tiempo de propagación de la luz
Número de barreras de luz 4
Tensión de servicio 12-24 V DC ± 15%
Tensión de activación 42 V
Corriente de conexión 100 mA
Salida 3 contactos relé libres de potencial
Clasificación protección IP IP44
Longitud del cable de conexión 2500 mm
Altura de montaje (mín.) 1500 mm
Altura de montaje (máx.) 3870 mm
Tiempo de respuesta Típico < 120 ms / máx. 220 ms (sensor 2)
Temperatura de servicio -25 - 60 °C
Humedad ambiental 0-95 % relativa, sin condensación
Conformidad estándar DIN 18650, EN 16005

Descargas

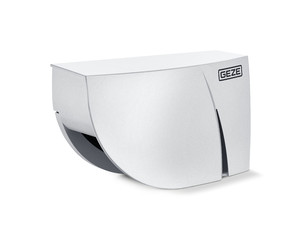

Escáner láser GC 342+, sensor individual a la derecha

LABELLING OBLIGATION:  © GEZE GmbH

Entrada del producto (1723840)
GC 342+ laser scanner, single sensor left

LABELLING OBLIGATION:  © GEZE GmbH

Entrada del producto (1723842)
GC 342+ laser scanner, single sensor left

LABELLING OBLIGATION:  © GEZE GmbH

Entrada del producto (1723843)
GC 342+ laser scanner, single sensor left

LABELLING OBLIGATION:  © GEZE GmbH

Entrada del producto (1723845)

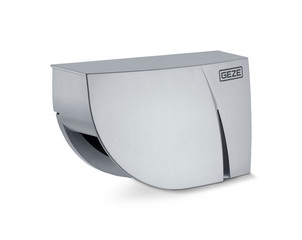

GC 342+ laser scanner, single sensor right

LABELLING OBLIGATION:  © GEZE GmbH

Entrada del producto (1723841)
GC 342+ laser scanner, single sensor right

LABELLING OBLIGATION:  © GEZE GmbH

Entrada del producto (1723844)

Variantes y accesorios

Adaptador de protección contra incendios GC 342+
Accesorios

Adaptador de protección contra incendios GC 342+

Necesario para el tendido del cable de conexión del lado de las bisagras/lado opuesto a las bisagras cuando el diámetro de las perforaciones es de 5 mm

Detalles del producto
GC 342+ retrofit interface
Accesorios

Interfaz Retrofit GC 342+

Para el reequipamiento sencillo y rápido del sensor en sistemas de puerta precableados

Detalles del producto
