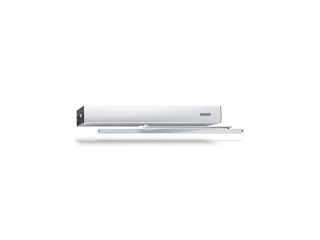

Sistema de accionamiento de puertas batientes Slimdrive EMD-F de 1 hoja * Sistema electromecánico de puerta batiente para puertas cortafuegos y cortahumos de hoja simple
- Fuerza de cierre con ajuste variable de EN 4-6
- La velocidad de apertura y de cierre se puede ajustar individualmente
- Golpe final mecánico en funcionamiento sin corriente y golpe final eléctrico en modo regular que acelera la puerta poco antes del estado cerrado
- La función de baja energía abre y cierra la puerta a una velocidad reducida, cumpliendo así con los requisitos de seguridad más exigentes
- Función servo para la asistencia por motor en caso de apertura manual de la puerta
- La función cortaviento regula la apertura y el cierre de dos puertas seguidas (esclusa)
- La detección de obstáculos percibe un obstáculo mediante contacto y detiene el proceso de apertura y cierre
- La reversión automática detecta un obstáculo y la puerta vuelve a la posición de apertura
- La función Push & Go activa el automatismo tras una ligera presión manual sobre la hoja de la puerta
- El automatismo se puede emplear con guía de tracción o con brazo
Áreas de aplicación
- Puertas cortafuegos
- Puertas batientes de hoja simple derechas e izquierdas
- Puertas batientes con anchura de hoja de hasta 1400 mm o un peso máximo de 230 kg
- Puertas interiores y exteriores con una elevada frecuencia de paso
- Montaje en hoja y montaje en marco
Variantes de configuración
- Slimdrive EMD-F
- Slimdrive EMD-F/R

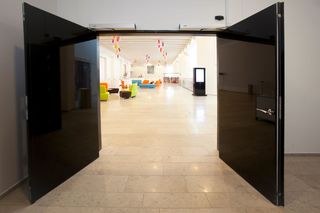

Situaciones de instalación en objetos y vídeos de referencia
Slimdrive EMD-F + GC 334 + RSZ 6, Z-UP
La combinación de las soluciones permite un confort de paso cómodo y, además, ofrece protección contra humo y fuego. © Nikolaus Grünwald / GEZE GmbH

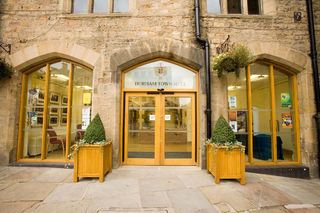

Slimdrive EMD F-IS, Durham Town Hall
Durham Town Hall, Durham, UK © GEZE GmbH
Automatismo para puerta batiente - Slimdrive EMD F-IS, Tivoli Congress Center Copenhague
Sistema electromecánico de puerta batiente para puertas cortafuegos de doble hoja con secuencia de cierre mecánica integrada © Morten Bak / GEZE GmbH

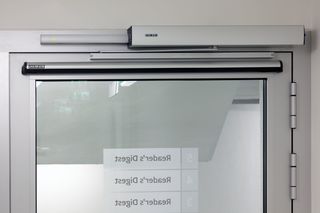

Automatismo para puerta batiente - Slimdrive EMD-F, Biblioteca municipal en la Mailänder Platz
Un automatismo para puerta batiente electromecánico para puertas cortafuegos de hoja simple © GEZE GmbH

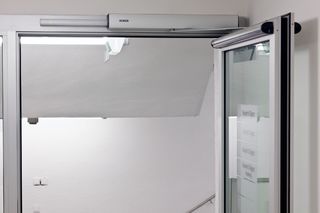

Automatismo para puerta batiente - Slimdrive EMD-F, Biblioteca municipal en la Mailänder Platz
Un automatismo para puerta batiente electromecánico para puertas cortafuegos de hoja simple © GEZE GmbH
Slimdrive EMD-F + GC 334 + RSZ 6, Z-UP
La combinación de las soluciones permite un confort de paso cómodo y, además, ofrece protección contra humo y fuego. © Nikolaus Grünwald / GEZE GmbH
Automatismo para puerta batiente - Slimdrive EMD-F + GC 334 + RSZ 6, Z-UP
Automatismo para puerta batiente electromecánico para puertas cortafuegos de hoja simple © Nikolaus Grünwald / GEZE GmbH

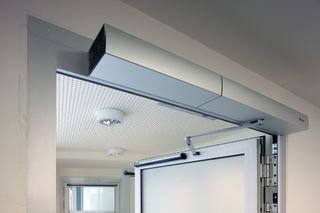

Automatismo para puerta batiente - Slimdrive EMD-F, VGH Versicherungen Hanover
Sistema electromecánico de puerta batiente para puertas cortafuegos de doble hoja con secuencia de cierre mecánica integrada y sensor de humo integrado © Lothar Wels / GEZE GmbH
automatismo de puerta batiente - Slimdrive EMD-F + GC 334 Cortina de seguridad, Z-UP
Slimdrive EMD-F, automatismo de puerta batiente electromecánico para puertas cortafuegos de hoja simple GC 334 Cortina de seguridad para la protección de puertas batientes automáticas. © Nikolaus Grünwald / GEZE GmbH

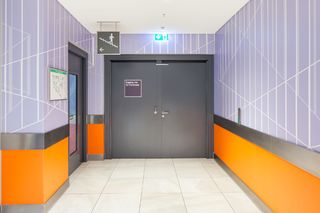

Sistema de puerta batiente - Slimdrive EMD F/R-IS, Milaneo
Slimdrive EMD F/R-IS Sistema de automatismo y barras de arrastre CB flex, Milaneo, Stuttgart © Jürgen Pollak / GEZE GmbH

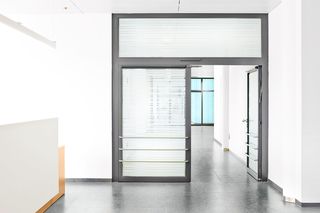

Automatismo para puerta batiente - Slimdrive EMD F-IS, Clínica de Düsseldorf
Sistema electromecánico de puerta batiente para puertas cortafuegos de doble hoja con secuencia de cierre mecánica integrada © Lothar Wels / GEZE GmbH
Sistema de puerta batiente - Slimdrive EMD F-IS, Clínica de Düsseldorf
Sistema electromecánico de puerta batiente para puertas cortafuegos de doble hoja con secuencia de cierre mecánica integrada © Lothar Wels / GEZE GmbH

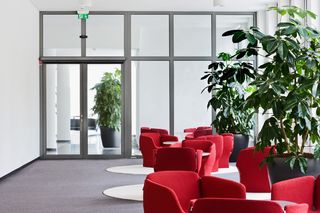

Slimdrive EMD-F + GC 302 + GC 335 + RSZ 6, Deutsche Telekom
Slimdrive EMD-F - Automatismo para puerta batiente electromecánico para puertas cortafuegos de hoja simple GC 302 Radar de movimiento para el accionamiento de puertas mecánicas. GC 335 Cortina de seguridad con elevado estándar de seguridad para la protección de puertas batientes automáticas. RSZ 6 - Unidad de control del detector de humo para todos los dispositivos de bloqueo de GEZE. © Lothar Wels / GEZE GmbH
automatismo de puerta batiente - Slimdrive EMD-F, con control de puerta de emergencia TZ 320
Un automatismo de puerta batiente electromecánico para puertas cortafuegos de hoja simple combinado con un control de puerta de emergencia © Jürgen Pollak / GEZE GmbH
Sistema de puerta batiente - Slimdrive EMD-F IS, Santa Isabel
Sistema electromecánico de puerta batiente para puertas cortafuegos de doble hoja con secuencia de cierre mecánica integrada © Erwin Kamphuis / GEZE GmbH
Especificaciones del producto
| Sistema de accionamiento de puertas batientes Slimdrive EMD-F de 1 hoja | |
| Altura | 70 mm |
| Profundidad | 121 mm |
| Peso de hoja (máx.) 1 hoja | 230 kg |
| Distancias entre bisagras (mín.-máx.) 2 hojas | 1500 mm - 2800 mm |
| Ancho de hoja (mín.-máx.) | 750 mm - 1400 mm |
| Profundidad de antepecho (máx.) | 400 mm |
| Solape de puerta (máx.) | 30 mm |
| Tipo de accionamiento | electromecánico |
| Ángulo de apertura (máx.) | 130 ° |
| Presión por muelle | EN 4 - EN 6 |
| Puerta DIN izquierda | Si |
| Puerta DIN derecha | Si |
| Montaje en marco en el lado opuesto a las bisagras con brazo | Si |
| Montaje en marco lado contrario bisagras con guía de tracción | Si |
| Montaje en marco lado de bisagras con guía de tracción | Si |
| Montaje en marco hoja de la puerta lado bisagras con guía de tracción | Si |
| Golpe final mecánico | Si |
| Golpe final eléctrico | Si |
| Regulación eléctrica de secuencia de cierre | Si |
| Desconexión de corriente | Interruptor principal en el mecanismo |
| Retardo de activación (máx.) | 20 s |
| Tensión de servicio | 230 V |
| Potencia nominal | 230 W |
| Suministro de corriente para consumo externo (24 V CC) | 1000 mA |
| Temperatura de servicio | -15 - 50 °C |
| Clasificación protección IP | IP20 |
| Modo de funcionamiento | Off, Automático, Apertura permanente, Horario de cierre de comercios, Noche |
| Modo de funcionamiento | Completamente automático |
| Función automática | Si |
| Función baja energía | Si |
| Función Servo | Si |
| Función teclas | Si |
| Función paraviento | Si |
| Detección de obstáculos | Si |
| Inversión de giro automático | Si |
| Push & Go | regulable |
| Manejo | Selector de funciones DPS, Selector de funciones integrado en el mecanismo |
| Parametrización | GEZEconnects (PC y Bluetooth), Terminal Service ST 220 |
| Interfaz de bus CAN opcional | Si |
| Conformidad estándar | DIN 18263-4. DIN 18650. EN 16005 |
| Idoneidad puertas cortafuego | Si |
