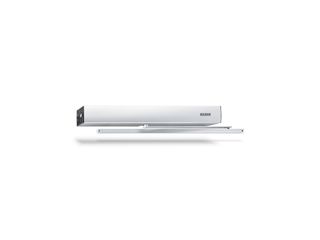

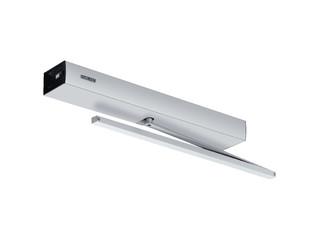

Slimdrive EMD Invers * Sistema electromecánico de puerta batiente para sistemas de admisión de aire en sistemas de extracción de humos y calor de hoja simple
- La velocidad de apertura y de cierre se puede ajustar individualmente
- Tope final eléctrico que acelera la puerta brevemente antes del estado cerrado
- La regulación eléctrica de la secuencia de cierre mantiene la hoja activa en la posición de espera hasta que se haya cerrado la hoja pasiva
- La función inversa abre la puerta mediante fuerza de resorte y la cierra motóricamente
- La función cortaviento regula la apertura y el cierre de dos puertas seguidas (esclusa)
- La detección de obstáculos percibe un obstáculo mediante contacto y detiene el proceso de apertura y cierre
- La reversión automática detecta un obstáculo y vuelve a la posición de apertura
- La función Push & Go activa el automatismo tras una ligera presión manual sobre la hoja de la puerta
- El automatismo se puede emplear con guía de tracción o con brazo
Áreas de aplicación
- Puertas a lo largo de vías de emergencia y evacuación
- Puertas batientes derechas e izquierdas de hoja simple y doble hoja
- Puertas batientes con una distancia entre las bisagras de hasta 2800 mm, anchura de hoja de 1400 mm o peso de 230 kg
- Sistemas de admisión de aire en sistemas de extracción de humos y calor
- Puertas interiores y exteriores con una elevada frecuencia de paso
- Montaje en hoja y montaje en marco
Especificaciones del producto
| Slimdrive EMD Invers | |
| Altura | 70 mm |
| Fondo | 121 mm |
| Peso de hoja (máx.) 1 hoja | 230 kg |
| Distancias entre bisagras (mín.-máx.) 2 hojas | 1500 mm - 2800 mm |
| Ancho de hoja (mín.-máx.) | 750 mm - 1400 mm |
| Profundidad de antepecho (máx.) | 400 mm |
| Solape de puerta (máx.) | 30 mm |
| Tipo de accionamiento | electromecánico |
| Ángulo de apertura (máx.) | 130 ° |
| puerta mano izquierda | Si |
| puerta mano derecha | Si |
| Montaje en marco en el lado opuesto a las bisagras con brazo | Si |
| Montaje en marco lado contrario bisagras con guía de tracción | Si |
| Montaje en marco lado de bisagras con guía de tracción | Si |
| Montaje en marco hoja de la puerta lado bisagras con guía de tracción | Si |
| Golpe final eléctrico | Si |
| Regulación eléctrica de secuencia de cierre | Si |
| Desconexión de corriente | Interruptor principal en el mecanismo |
| Retardo de activación (máx.) | 20 s |
| Tensión de servicio | 230 V |
| Potencia nominal | 230 W |
| Suministro de corriente para consumo externo (24 V CC) | 1000 mA |
| Temperatura de servicio | -15 - 50 °C |
| Grado de protección | IP20 |
| Modo de funcionamiento | Off, Automático, Apertura permanente, Horario de cierre de comercios, Noche |
| Modo de funcionamiento | Completamente automático |
| Función automática | Si |
| Función baja energía | Si |
| Función teclas | Si |
| Función Inversa (apertura por muelle) | Si |
| Función paraviento | Si |
| Detección de obstáculos | Si |
| Inversión de giro automático | Si |
| Push & Go | regulable |
| Manejo | Selector de funciones DPS, Selector de funciones integrado en el mecanismo |
| Parametrización | GEZEconnects (PC y Bluetooth), Terminal Service ST 220, Selector de funciones DPS |
| Conformidad estándar | DIN 18650, EN 16005 |
