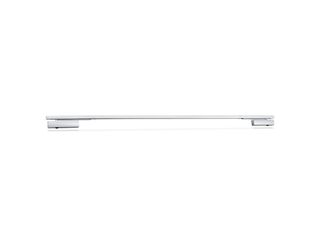

Cierrapuertas de libre movimiento doble hoja

TS 5000 E-ISM/S con función de movimiento libre * Sistema de cierrapuertas aéreo con guía deslizante para puertas de doble hoja, con regulación integrada de la secuencia de cierre, función de movimiento libre en la hoja activa y mecanismo de bloqueo eléctrico en la hoja pasiva

Sistema de cierrapuertas aéreo con guía deslizante TS 5000 ISM Cierrapuertas para puertas de doble hoja con secuencia de cierre y con amortiguación a la apertura integrada, lo que significa que las puertas impulsadas con mucha fuerza se frenan.
  • Sistema de TS 5000 E Hy 3-6 y TS 5000 y guía corredera E-ISM/S con unidad de retención en la hoja pasiva
  • Hoja pasiva con TS 5000 con una fuerza de cierre EN2-6 o TS 5000 ECline con fuerza de cierre EN3-5
  • Hoja activa con TS 5000 E Hy (24 V) y fuerza de cierre ajustable EN3-6
  • Para puertas mano izquierda y mano derecha sin necesidad de modificación
  • Bloqueo eléctrico en la guía de la hoja pasiva con área de retención 80°-130°
  • La regulación de la secuencia de cierre mantiene la hoja activa en la posición de espera hasta que se haya cerrado la hoja pasiva
Mostrar más
  • Función de retención confortable en la hoja activa para bloquear la puerta en el ángulo máximo de apertura
  • Golpe final hidráulico que acelera la puerta brevemente antes del estado cerrado
  • La velocidad de cierre se puede adaptar individualmente
  • La amortiguación a la apertura integrada frena fuertemente las puertas
  • Visor de fuerza de cierre para un control sencillo del ajuste
  • Todas las funciones regulables desde la parte frontal
Contáctenos

TS 5000 E-ISM/S con función de movimiento libre

Áreas de aplicación

  • Puertas cortafuegos
  • Puertas batientes de doble hoja derechas e izquierdas
  • Puertas batientes con una distancia entre las bisagras de hasta 2800 mm y una anchura de hoja de 1400 mm
  • Posible división de puerta simétrica y asimétrica
  • Montaje en la hoja de la puerta lado bisagras
  • Sistemas de retención de apertura con función de apertura mantenida en la hoja pasiva

Especificaciones del producto

TS 5000 E-ISM/S con función de movimiento libre
Accesible según DIN 18040 con un ancho de hoja de hasta (máx.) en mm 1400 mm
Ancho de hoja (máx.) 1400 mm
Tipo de instalación Montaje en la hoja de la puerta lado bisagras
Ángulo de apertura (máx.) 180 °
Tensión de entrada 24 V DC
Distancia mínima entre las bisagras 1300 mm
Ancho mínimo de la hoja pasiva 400 mm
Idoneidad puertas cortafuego Si
Área de libre franqueo 85 ° - 160 °
Fuerza de cierre ajustable Sí, de forma continua
Velocidad de cierre ajustable Si
Golpe final ajustable Sí, por válvula
Amortiguación de apertura integrada Sí, de ajuste hidráulico
Posición ajuste de la fuerza de cierre Delante
Visor de fuerza de cierre Si
Función de apertura mantenida eléctrico
Mecanismo de retención en la hoja activa / hoja pasiva Si / Si
Ángulo de retención 80 ° - 130 °
Regulación de secuencia de cierre integrada Si

Descargas

Variantes y accesorios

Guía ISM TS 5000 longitud ampliada
Piezas

Guía E-ISM/S TS 5000

continua, con secuencia de cierre integrada, bloqueo eléctrico en la hoja pasiva y palancas

Detalles del producto
GEZE TS 5000 E Hy 3-6 closer Contacto de cierre
Piezas

Cuerpo de cierre TS 5000 E Hy 3-6

Cuerpo básico con palanca con función de movimiento libre para cierrapuertas aéreo con guía deslizante EN 3-6 con función de movimiento libre eléctrica y palanca con función de movimiento libre

Detalles del producto
GEZE TS 5000 Cuerpo de cierre
Piezas

Cuerpo de cierre TS 5000

Cuerpo básico para el cierrapuertas aéreo con guía deslizante EN 2-6 con amortiguación a la apertura

Detalles del producto

* Nota acerca de los productos mostrados

Los productos mencionados anteriormente pueden variar en forma, tipo, características y función (diseño, dimensiones, disponibilidad, aprobaciones, normas, etc.) dependiendo del país. Para cualquier consulta, contacte con su persona de contacto de GEZE o envíenos un E-Mail .
