Cierrapuertas de libre movimiento doble hoja

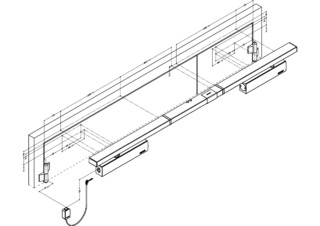

TS 5000 R-ISM/S con función de movimiento libre * Sistema de cierrapuertas aéreo con guía deslizante para puertas de doble hoja, con regulación integrada de la secuencia de cierre, función de movimiento libre en la hoja activa, mecanismo de bloqueo eléctrico en la hoja pasiva y sensor de humo integrado
- Sistema de TS 5000 E Hy 3-6 y TS 5000 y guía corredera R-ISM/S con unidad de retención en la hoja pasiva
- Hoja pasiva con TS 5000 con una fuerza de cierre EN2-6 o TS 5000 ECline con fuerza de cierre EN3-5
- Hoja activa con TS 5000 E Hy (24 V) y fuerza de cierre ajustable EN3-6
- La hoja pasiva se retiene de forma eléctrica en la guía corredera, área de retención de 80°-130°
- La hoja activa se retiene mediante el cierrapuertas de libre movimiento
- Función de retención confortable en la hoja activa para bloquear la puerta en el ángulo máximo de apertura
- Tensión de funcionamiento 230 V AC
- La regulación de la secuencia de cierre mantiene la hoja activa en la posición de espera hasta que se haya cerrado la hoja pasiva
- Unidad de control del detector de humo integrada, cuya señal cierra la puerta por sí sola en caso de incendios
- Sensor de humo con indicador de contaminación y seguimiento del umbral de alarma
- Golpe final hidráulico que acelera la puerta brevemente antes del estado cerrado
- La velocidad de cierre se puede adaptar individualmente
- La amortiguación a la apertura integrada frena fuertemente las puertas
- Visor de fuerza de cierre para un control sencillo del ajuste
- Todas las funciones regulables desde la parte frontal
Áreas de aplicación
- Puertas cortafuegos
- Puertas batientes de doble hoja derechas e izquierdas
- Posible división de puerta simétrica y asimétrica
- Puertas batientes con una distancia entre las bisagras de hasta 2800 mm y una anchura de hoja de 1400 mm
- Distancia mínima entre las bisagras 1500 mm, anchura mínima de la hoja activa 875 mm y de la hoja pasiva 400 mm
- Sistemas de retención de apertura integrados en la hoja pasiva y sensor de humo integrado
- Montaje en la hoja de la puerta lado bisagras
Especificaciones del producto
| TS 5000 R-ISM/S con función de movimiento libre | |
| Accesible según DIN 18040 con un ancho de hoja de hasta (máx.) en mm | 1400 mm |
| Ancho de hoja (máx.) | 1400 mm |
| Tipo de instalación | Montaje en la hoja de la puerta lado bisagras |
| Ángulo de apertura (máx.) | 180 ° |
| Tensión de entrada | 230 V AC |
| Frecuencia de la tensión de alimentación | 50 Hz |
| Distancia mínima entre las bisagras | 1500 mm |
| Ancho mínimo de la hoja pasiva | 400 mm |
| Idoneidad puertas cortafuego | Si |
| Área de libre franqueo | 85 ° - 160 ° |
| Fuerza de cierre ajustable | Sí, de forma continua |
| Velocidad de cierre ajustable | Si |
| Golpe final ajustable | Sí, por válvula |
| Amortiguación de apertura integrada | Sí, de ajuste hidráulico |
| Posición ajuste de la fuerza de cierre | Delante |
| Visor de fuerza de cierre | Si |
| Función de apertura mantenida | eléctrico |
| Mecanismo de retención en la hoja activa / hoja pasiva | Si / Si |
| Area de retención | 80 ° - 130 ° |
| Sensor de humos integrado | Sí |
| Regulación de secuencia de cierre integrada | Si |
