Guía lateral doble hoja

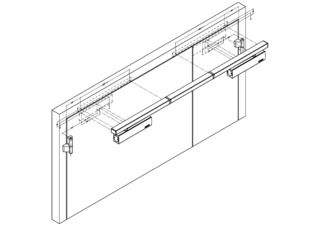

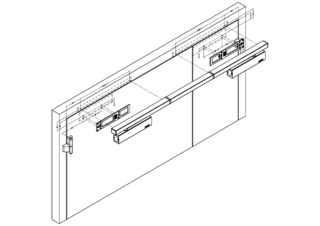

TS 5000 E-ISM * Sistema de cierrapuertas aéreo con guía deslizante para puertas de doble hoja con secuencia de cierre y retención electromagnética

Cierrapuertas TS 5000 L-ISM Sistema de cierrapuertas aéreo para puertas de doble hoja con secuencia de cierre mecánica integrada, instalación estándar sobre la hoja de la puerta/lado contrario bisagras
  • Sistema de dos cierrapuertas TS 5000 y guía deslizante E-ISM
  • Fuerza de cierre con ajuste variable de EN2-6
  • Tensión de funcionamiento 24 V DC
  • Para puertas mano izquierda y mano derecha sin necesidad de modificación
  • Bloqueo eléctrico en la guía con área de retención 80°-130°
  • La regulación de la secuencia de cierre mantiene la hoja activa en la posición de espera hasta que se haya cerrado la hoja pasiva
Mostrar más
  • Golpe final hidráulico que acelera la puerta brevemente antes del estado cerrado
  • La velocidad de cierre se puede adaptar individualmente
  • La amortiguación a la apertura integrada frena fuertemente las puertas
  • Visor de fuerza de cierre para un control sencillo del ajuste
  • Todas las funciones regulables desde la parte frontal
Contáctenos

Áreas de aplicación

  • Puertas cortafuegos
  • Puertas batientes de doble hoja
  • Posible división de puerta simétrica y asimétrica
  • Puertas batientes con una distancia entre bisagras de hasta 2800 mm y un anchura de hoja de 1400 mm, longitud extra hasta 3200 mm
  • Montaje en la hoja de la puerta lado bisagras
  • Sistema de retención de apertura con función de apertura mantenida

Especificaciones del producto

TS 5000 E-ISM
Accesible según DIN 18040 con un ancho de hoja de hasta (máx.) en mm 1400 mm
Ancho de hoja (máx.) 1400 mm
Tipo de instalación Montaje en la hoja de la puerta lado bisagras
Ángulo de apertura (máx.) 180 °
Tensión de entrada 24 V DC
Frecuencia de la tensión de alimentación 50 Hz
Distancia mínima entre las bisagras 1300 mm
Ancho mínimo de la hoja pasiva 400 mm
Idoneidad puertas cortafuego Si
Fuerza de cierre ajustable Sí, de forma continua
Velocidad de cierre ajustable Si
Golpe final ajustable Sí, por válvula
Amortiguación de apertura integrada Sí, de ajuste hidráulico
Posición ajuste de la fuerza de cierre Delante
Visor de fuerza de cierre Si
Función de apertura mantenida eléctrico
Mecanismo de retención en la hoja activa / hoja pasiva Si / Si
Ángulo de retención 80 ° - 130 °
Regulación de secuencia de cierre integrada Si
