TS 5000 ISM Sistema de cierrapuertas aéreo con guía deslizante para puertas de doble hoja con secuencia de cierre
- Sistema de dos cierrapuertas TS 5000 y guía deslizante ISM
- Fuerza de cierre con ajuste variable de EN2-6
- Para puertas mano izquierda y mano derecha sin necesidad de modificación
- La regulación de la secuencia de cierre mantiene la hoja activa en la posición de espera hasta que se haya cerrado la hoja pasiva
- Golpe final hidráulico que acelera la puerta brevemente antes del estado cerrado
- La velocidad de cierre se puede adaptar individualmente
- La amortiguación a la apertura integrada frena fuertemente las puertas
- Visor de fuerza de cierre para un control sencillo del ajuste
- Todas las funciones regulables desde la parte frontal
Sistema de cierrapuertas aéreo con guía deslizante para puertas de doble hoja con secuencia de cierre
Áreas de aplicación
- Puertas cortafuegos
- Puertas batientes de doble hoja
- Posible división de puerta simétrica y asimétrica
- Puertas batientes con una distancia entre bisagras de hasta 2800 mm y un anchura de hoja de 1400 mm, longitud extra hasta 3200 mm
- Distancia mínima entre las bisagras 1300 mm, anchura mínima de la hoja pasiva 400 mm
- Montaje en la hoja de la puerta lado bisagras
Situaciones de instalación en objetos y vídeos de referencia

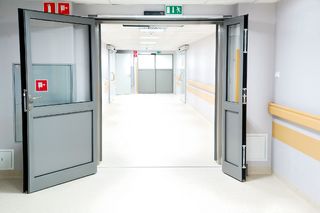

Cierrapuertas TS 5000 und 3000 ISM en el Instituto militar de medicina
Cierrapuertas TS 5000 Este cierrapuertas para puertas de hoja simple representa una línea clara. Está autorizado para la instalación en puertas cortafuegos y para la instalación de 3000 ISM en el Instituto Médico Militar de Varsovia, Polonia. © Łukasz Janicki / GEZE GmbH

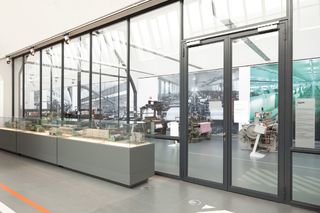

Sistema de cierrapuertas aéreo con guía deslizante TS 5000 ISM, instalado en el Museo textil e industrial de Augsburgo.
Cierrapuertas para puertas de doble hoja con secuencia de cierre y con amortiguación a la apertura integrada, lo que significa que las puertas impulsadas con mucha fuerza se frenan. © Dirk Wilhelmy / GEZE GmbH

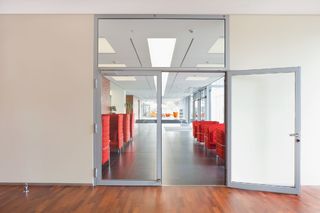

Sistema de cierrapuertas aéreo con guía deslizante TS 5000 ISM, instalado en la Rheinlandhaus en Colonia.
Cierrapuertas para puertas de doble hoja con secuencia de cierre y con amortiguación a la apertura integrada, lo que significa que las puertas impulsadas con mucha fuerza se frenan. © Lothar Wels / GEZE GmbH

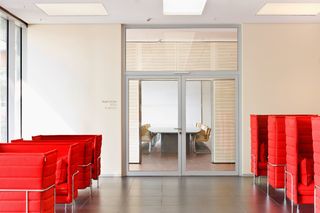

Sistema de cierrapuertas aéreo con guía deslizante TS 5000 ISM, instalado en la Rheinlandhaus en Colonia.
Cierrapuertas para puertas de doble hoja con secuencia de cierre y con amortiguación a la apertura integrada, lo que significa que las puertas impulsadas con mucha fuerza se frenan. © Lothar Wels / GEZE GmbH

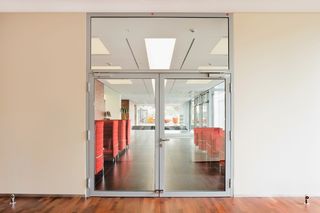

Sistema de cierrapuertas aéreo con guía deslizante TS 5000 ISM, instalado en la Rheinlandhaus en Colonia
Cierrapuertas para puertas de doble hoja con secuencia de cierre y con amortiguación a la apertura integrada, lo que significa que las puertas impulsadas con mucha fuerza se frenan. © Lothar Wels / GEZE GmbH
Especificaciones del producto
| TS 5000 ISM | |
| Accesible según DIN 18040 con un ancho de hoja de hasta (máx.) en mm | 1100 mm |
| Ancho de hoja (máx.) | 1400 mm |
| Tipo de instalación | Montaje en la hoja de la puerta lado bisagras |
| Ángulo de apertura (máx.) | 180 ° |
| Distancia mínima entre las bisagras | 1300 mm |
| Ancho mínimo de la hoja pasiva | 400 mm |
| Idoneidad puertas cortafuego | Si |
| Fuerza de cierre ajustable | Sí, de forma continua |
| Velocidad de cierre ajustable | Si |
| Golpe final ajustable | Sí, por válvula |
| Amortiguación de apertura integrada | Sí, de ajuste hidráulico |
| Posición ajuste de la fuerza de cierre | Delante |
| Visor de fuerza de cierre | Si |
| Función de apertura mantenida | Opcional |
| Regulación de secuencia de cierre integrada | Si |
