TS 500 NV con unidad de retención

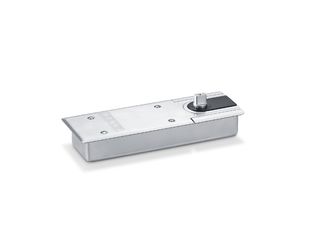

Cuerpo de cierre TS 500 NV * Cuerpo básico para cierrapuertas de pavimento EN 1-4

TS 550 NV Cierrapuertas de pavimento para puerta batiente/de vaivén de hoja simple
  • Fuerza de cierre ajustable con ajuste variable EN1-4
  • Para puertas mano izquierda y mano derecha sin necesidad de modificación
  • La velocidad de cierre se puede adaptar individualmente
  • Golpe final hidráulico que acelera la puerta brevemente antes del estado cerrado
  • La amortiguación a la apertura integrada frena fuertemente las puertas
  • Todas las funciones se pueden regular desde la parte superior y en el estado montado
Contáctenos

Cuerpo básico para cierrapuertas de pavimento EN 1-4

Áreas de aplicación

  • Puertas batientes y de vaivén derechas e izquierdas
  • Puertas batientes y de vaivén con un ancho de hoja de hasta 1100 mm y peso de 150 kg
  • Montaje oculto en el suelo
  • No está permitido el uso en puertas cortafuegos y cortahumos.

Especificaciones del producto

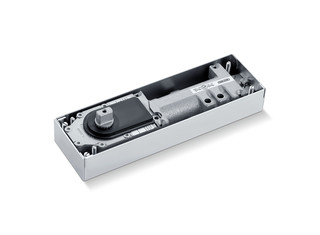

Cuerpo de cierre TS 500 NV
Empleo en puertas batientes/puertas de vaivén Puerta batiente, Puerta de vaivén
Ángulo de apertura (máx.) 170 °
Ancho de hoja (máx.) 1100 mm
Peso de hoja (máx.) 150 kg
Dirección DIN a la izquierda / a la derecha
Conformidad estándar EN 1154:1996/A1:2002/AC:2006
Longitud 278 mm
Anchura 82 mm
Altura 42 mm
Tolerancia de ajuste longitudinal caja de empotrado 10 mm
Tolerancia de ajuste anchura caja de empotrado 10 mm
Tolerancia de ajuste altura caja de empotrado 6 mm
Fuerza de cierre ajustable Sí, de forma continua
Velocidad de cierre ajustable Si
Golpe final ajustable Sí, por válvula
Amortiguación de apertura integrada mecánico fijo
Posición ajuste de la fuerza de cierre Arriba
Válvula de seguridad contra sobrecarga Si
Válvulas termoestabilizadas Si
Eficiencia de cierre a partir de 170 °
