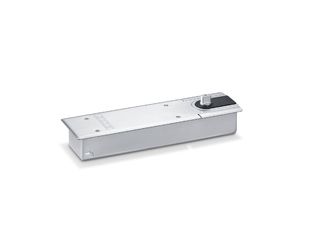

Cuerpo de cierre TS 550 NV * Cuerpo básico para cierrapuertas de pavimento EN 3-6 con función de apertura mantenida integrada
- Fuerza de cierre ajustable con ajuste variable
- Velocidad de cierre regulable desde la parte superior mediante válvulas
- Golpe final regulable desde la parte superior mediante las válvulas
- Amortiguación a la apertura regulable desde la parte superior mediante válvulas
- Retardo de cierre regulable desde la parte superior mediante válvula
- Retención mecánica con área de retención de 85° - 165°
Áreas de aplicación
- Puertas batientes derechas e izquierdas
- Puertas batientes con una anchura de hoja de hasta 1400 mm
- Para pesos de hoja de hasta 300 kg
Especificaciones del producto
Cuerpo de cierre TS 550 NV | |
Empleo en puertas batientes/puertas de vaivén | Puerta batiente, Puerta de vaivén |
Ángulo de apertura (máx.) | 170 ° |
Ancho de hoja (máx.) | 1400 mm |
Peso de hoja (máx.) | 300 kg |
Dirección DIN | a la izquierda / a la derecha |
Conformidad estándar | EN 1154:1996/A1:2002/AC:2006 |
Longitud | 342 mm |
Anchura | 82 mm |
Altura | 54 mm |
Tolerancia de ajuste longitudinal caja de empotrado | 9 mm |
Tolerancia de ajuste anchura caja de empotrado | 10 mm |
Tolerancia de ajuste altura caja de empotrado | 6 mm |
Fuerza de cierre ajustable | Sí, de forma continua |
Velocidad de cierre ajustable | Si |
Golpe final ajustable | Sí, por válvula |
Amortiguación de apertura integrada | mecánico fijo |
Retardo de cierre integrado | Si |
Posición ajuste de la fuerza de cierre | Arriba |
Válvula de seguridad contra sobrecarga | Si |
Válvulas termoestabilizadas | Si |
Eficiencia de cierre a partir de | 170 ° |
Mecanismo de retención conectable y desconectable | Si |
Mecanismo de retención sobrepasable | Si |
