Slimdrive SC Sistema automático de puerta corredera semi-circular para implementar soluciones semi-circulares y sistemas de paravientos
- Automatismo de corriente continua de gran suavidad y bajo desgaste con una altura de sólo 7 cm
- 40 % más de ancho de apertura que en los automatismos de puerta corredera lineal
- Diversas variantes de accionamiento posibles, p. ej. entrada doble, puerta angular, arco circular, semicírculo
- Conectables y con estándar abierto (BACnet) integrables en la automatización de edificios
- Reconocimiento y registro independiente de errores
- Entradas y salidas parametrizables para diversas funciones
- Batería integrada para apertura de emergencia en caso de errores relevantes para la seguridad, como corte de suministro eléctrico
- El carro de ruedas autolimpiador reduce los esfuerzos de mantenimiento
- Están disponibles de forma opcional diversos bloqueos mecánicos y eléctricos
Áreas de aplicación
- Sistemas de puerta de hoja simple y de doble hoja
- Puertas interiores y exteriores con una elevada frecuencia de paso
- Entradas de edificios representativos con gran incidencia de luz
- Fachadas con estructuras de montantes estrechos
- Fachadas de vidrio con las máximas exigencias de diseño
- Sistemas de paravientos en combinación con las puertas corredera lineales
- Posibles anchos de apertura de 800 a 3000 mm
- Pesos de la hoja de la puerta hasta máx. 120 kg
- Los sistemas de perfil adecuados son el sistema de perfil en un marco fino con sistema ISO, monovidrio y todovidrio (GGS)
Situaciones de instalación en objetos y vídeos de referencia
Slimdrive SC
Sistemas de puerta de hoja simple y doble hoja. Puertas interiores y exteriores con una elevada frecuencia de paso. Entradas de edificios representativos con una gran luz incidente. Fachadas con construcción muro cortina estrecha. Fachadas de vidrio con las máximas exigencias de diseño. Sistemas de paravientos en combinación con puertas correderas lineales.
Sistema de puerta corredera circular automático Slimdrive SC

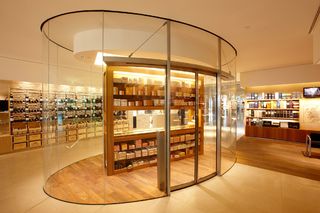

El sistema de puerta corredera circular automático Slimdrive SC une el diseño moderno con la eliminación de barreras arquitectónicas y el confort de paso óptimos, Beaufort House, Londres, Reino Unido © Michael Molloy / GEZE GmbH
Sistema de puerta corredera circular automático Slimdrive SC con instalación todo vidrio

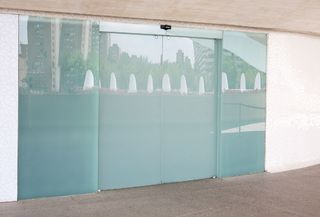

Sistema de puerta corredera circular automático Slimdrive SC con sistema todo vidrio (GGS), construido en el Palacio de las Artes Reina Sofía, Valencia. © Pau Esculies / GEZE GmbH
Sistema de puerta corredera circular automático Slimdrive SC

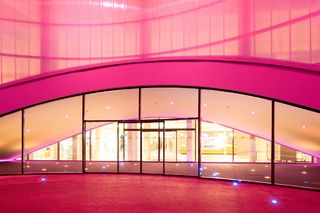

Sistema de puerta corredera circular automático Slimdrive SC, construido en la Sky Shop belga del Aeropuerto Internacional de Bruselas © Erwin Kamphuis / GEZE GmbH
Sistema de puerta corredera circular automático Slimdrive SC
Sistema de puerta corredera circular automático Slimdrive SC, instalado en el Café Luitpold de Múnich © Robert Sprang / GEZE GmbH
Sistema de puerta corredera circular automático Slimdrive SC
Sistema de puerta corredera circular automático Slimdrive SC, construido en la Sky Shop belga del Aeropuerto Internacional de Bruselas, primer plano © Erwin Kamphuis / GEZE GmbH
Sistema de puerta corredera circular automático Slimdrive SC

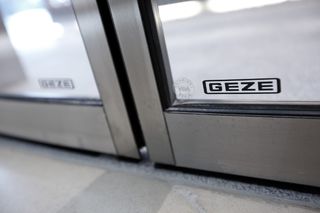

Sistema de puerta corredera circular automático Slimdrive SC, instalado en el Museo Dorniermuseum Friedrichshafen © Dirk Wilhelmy / GEZE GmbH
Rigshospitalet Dinamarca

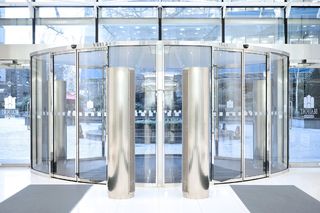

En la fachada de vidrio inteligente delante de la puerta giratoria de la entrada del paciente se integra una puerta corredera de vidrio curvo con automatismo Slimdrive SC. © GEZE GmbH
Sistema automático de puerta corredera y/o corredera semicircular Slimdrive SC

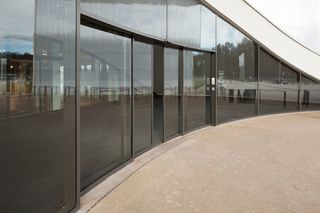

Sistema automático de puerta corredera y/o corredera semicircular Slimdrive SC, construido en la Sky Shop belga del Aeropuerto Internacional de Bruselas, primer plano. © Erwin Kamphuis / GEZE GmbH
Sistema automático de puerta corredera y/o corredera semicircular Slimdrive SC
Sistema automático de puerta corredera y/o corredera semicircular Slimdrive SC, construido en el museo de Dornier Friedrichshafen. © Dirk Wilhelmy / GEZE GmbH
Sistema automático de puerta corredera y/o corredera semicircular Slimdrive SC
Sistema automático de puerta corredera y/o corredera semicircular Slimdrive SC, construido en el Ministerio de Asuntos Exteriores y Integración Europea, Zagreb, Croacia-5 © Robert Les / GEZE GmbH
Especificaciones del producto
| Slimdrive SC | |
| Accesible | Si |
| Velocidad de apertura ajustable (ventilación) | Si |
| Velocidad de cierre ajustable | Si |
| Anchura de apertura 2 hojas | 800 mm - 3000 mm |
| Altura paso libre | 3000 mm |
| Altura de la cubierta (mín.) | 75 mm |
| Peso de hoja (máx.) 1 hoja | 120 kg |
| Peso de hoja (máx.) 2 hojas | 120 kg |
| Radio (mín.) | 1000 mm |
| Versión hoja móvil | VSG de 10 mm, vidrios especiales bajo solicitud |
| Versión partes laterales | VSG de 10 mm, panel con relleno de 22 mm, vidrios especiales bajo solicitud |
| Superficie | Revestimiento en polvo según RAL, metal ligero anodizado E6/EV1, color anodizado según muestra, Evestimiento de acero inoxidable pulido, revestimiento de acero inoxidable grano 240, revestimiento especial bajo solicitud |
| Versiones constructivas del techo | cobertor de chapa óptico, techo impermeable con vierteaguas, techo de vidrio |
| Iluminación | en la variante con techo, en el techo de vidrio no es posible, según deseo del cliente |
| Revestimiento del suelo | Alfombra estriada, alfombra según deseo del cliente |
| Cortina de aire | en función de la version constructiva del techo |
| Unión a fachada excéntrica | Si |
| Funciones especiales bajo solicitud | Si |
| Manejo | Selector de funciones DPS, Selector de funciones TPS, Control mediante el sistema de gestión de edificio, PC, Control, Central |
| Conformidad estándar | DIN 18650, EN 16005 |
