TSA 325 NT GG * Sistema de puerta giratoria automática para soluciones todo vidrio
- Solución de accionamiento de marcha suave y resistente al desgaste, con una altura mín. de la cubierta de 17 mm
- Las técnicas de accionamiento y control están completamente ocultas en el suelo
- El techo de vidrio con perfiles reducidos brinda transparencia adicional
- Los perfiles de aluminio reducidos con bordes redondeados proporcionan una estética moderna
- Paredes de tambor de cristal de seguridad laminado curvado (VSG)
- Hojas de la puerta de cristal de seguridad de una lámina (ESG) con perfilería delgada
- Dos semicarcasas de cristal pretensado parcialmente (TVG) conforman el techo sostenido con soportes de punto de acero inoxidable
- Ajuste preciso de las hojas de la puerta con las paredes laterales
- Elevado efecto de aislamiento contra corrientes de aire, inclemencias climáticas y ruidos
- Velocidad automática ajustable para adaptarse al tráfico de paso
- Opción de uso manual para poder realizar por ejemplo las tareas de limpieza
- Conectables y con estándar abierto (BACnet) integrables en la automatización de edificios
- Reconocimiento y registro independiente de errores
- Entradas y salidas parametrizables para diversas funciones
- Batería integrada para apertura de emergencia en caso de errores relevantes para la seguridad, como corte de suministro eléctrico
Áreas de aplicación
- Sistemas de puertas todo vidrio de tres y cuatro hojas
- Puertas interiores y exteriores con una elevada frecuencia de paso
- Entradas de edificios representativos con gran incidencia de luz
- Fachadas con estructuras de montantes estrechos
- Fachadas de vidrio con las máximas exigencias de diseño
- Posibilidad de diámetros interiores de 1800 a 3000 mm
Situaciones de instalación en objetos y vídeos de referencia

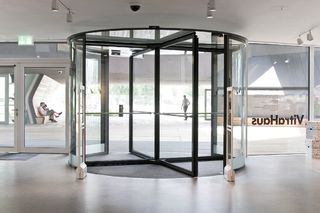

TSA 325 NT GG
Adecuado para zonas interiores y exteriores protegidas, con paredes móviles separadoras de vidrio.Tiene unas exigencias de diseño arquitectónico de alta calidad y es combinable con todos los demás tipos de elementos. © Erwin Kamphuis / GEZE GmbH

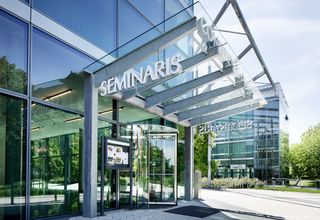

TSA 325 NT GG
Adecuado para zonas interiores y exteriores protegidas, con paredes móviles separadoras de vidrio.Tiene unas exigencias de diseño arquitectónico de alta calidad y es combinable con todos los demás tipos de elementos. © Oliver Look / GEZE GmbH

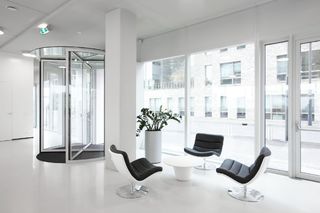

TSA 325 NT GG
Paredes móviles separadoras de vidrio. Zona interior y exterior protegida. Perfil integrado envolvente para recoger las unidades funcionales.Superficie de vidrio continua - sin perfil visible.Exigencias de diseño arquitectónico de alta calidad.Combinable con todos los demás tipos de elementos. © Stefan Dauth / GEZE GmbH

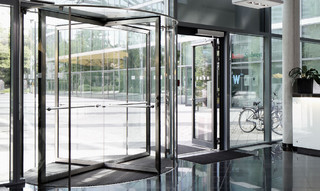

Sistema de puerta giratoria- TSA 325 GG + automatismo de puerta batiente - TSA 160 NT, FU Campus Dahlem
Sistemas de puertas todo vidrio de tres y cuatro hojas operables manualmentePuertas interiores y exteriores con una elevada frecuencia de paso © Stefan Dauth / GEZE GmbH

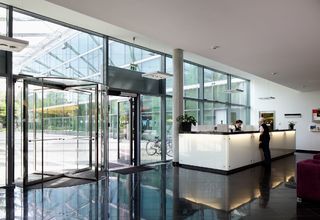

TSA 325 NT GG
Paredes móviles separadoras de vidrio. Zona interior y exterior protegida. Perfil integrado envolvente para recoger las unidades funcionales.Superficie de vidrio continua - sin perfil visible.Exigencias de diseño arquitectónico de alta calidad.ESG de 6 mm o 8 mm de insertable pegado a ambos lados con perfil.Combinable con todos los demás tipos de elementos. © Erwin Kamphuis / GEZE GmbH
Especificaciones del producto
| TSA 325 NT GG | |
| Manejo manual | Si |
| Con reductor de velocidad (opcional) | Si |
| Con automatismo de posicionamiento (opcional) | Si |
| Manejo totalmente automático | Si |
| Función Servo | Si |
| Idoneidad para puertas de rutas de evacuación y emergencia | No |
| Función Break-out (BO) | No |
| Diámetro interior (mín.) | 1800 mm |
| Diámetro interior (máx.) | 3000 mm |
| Para sistemas de puerta de 3 hojas | Si |
| Para sistemas de puerta de 4 hojas | Si |
| Altura paso libre | 3000 mm |
| Altura de la cubierta (mín.) | 17 mm |
| Versión partes laterales | GG de 16 mm, vidrios especiales bajo solicitud |
| Versiones constructivas del techo | techo de vidrio |
| Iluminación | en el techo de vidrio no es posible |
| Revestimiento del suelo | Alfombra estriada, alfombra según deseo del cliente |
| Cortina de aire | bajo pedido |
| Disposición cierre nocturno | Exterior |
| Tipo cierre nocturno | Manualmente |
| Modelo cierre nocturno | VSG de 10 mm |
| Bloqueo | Manualmente |
| Tiradores de la puerta horizontales o verticales | Si |
| Aro de suelo | Si |
| Automatismo de pavimento | Si |
| Pulsador para discapacitados | Si |
| Conformidad estándar | DIN 18650, EN 16005 |
Descargas
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
Variantes y accesorios
* Nota acerca de los productos mostrados
Los productos mencionados anteriormente pueden variar en forma, tipo, características y función (diseño, dimensiones, disponibilidad, aprobaciones, normas, etc.) dependiendo del país. Para cualquier consulta, contacte con su persona de contacto de GEZE o envíenos un E-Mail .
