TSA 325 NT manual * Sistema manual de puertas giratorias para puertas de 3 o 4 hojas
- Para girar la hoja de la puerta tan solo hace falta ejercer una ligera presión con la mano
- Más económico que los accionamientos de puerta automáticos, dado que no incluye los dispositivos de seguridad acordes a la norma EN 16005
- Ajuste preciso de las hojas de la puerta con las paredes laterales
- Elevado efecto de aislamiento contra corrientes de aire, inclemencias climáticas y ruidos
- El reductor de velocidad opcional regula la velocidad de rotación al alcanzar la velocidad máxima
- El mecanismo automático de posicionamiento opcional vuelve a colocar la puerta en la posición inicial después de pasar por ella
Áreas de aplicación
- Sistemas de puerta de 3 o 4 hojas
- Puertas interiores y exteriores con baja frecuencia de paso
- Entradas de edificios representativos con gran incidencia de luz
- Fachadas con estructuras de montantes estrechos
- Fachadas de vidrio con las máximas exigencias de diseño
- Posibilidad de diámetros interiores de 1800 a 3600 mm
- Los sistemas de perfiles presentan una perfilería delgada con vidrio ISO y Mono, sistema todo vidrio (GGS), instalación todo vidrio integrada (IGG)
Situaciones de instalación en objetos y vídeos de referencia

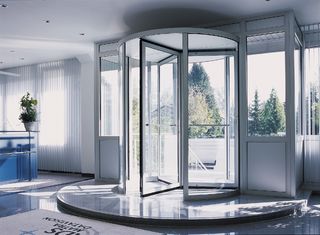

TSA 325 NT
Las puertas giratorias manuales garantizan una accesibilidad silenciosa, elegante y sencilla a su edificio. Son una solución acorde a las demandas cuando la llegada de visitantes y los anchos de paso libre son reducidos. Igual que los torniquetes, las puertas giratorias manuales se mueven con una ligera presión con la mano. Los dispositivos de seguridad no son necesarios. Las puertas giratorias contribuyen a la eficiencia energética en el edificio. Al abrir se minimizan la pérdida de calor interior y la entrada del frío. © Martin Jakob / GEZE GmbH
TSA 325 NT con Slimdrive EMD-F
Puerta giratoria manual y automatismo de puerta batiente automático Slimdrive EMD-F, instalado en el The Nadler Hotel en Soho, Londres © Michael Molloy / GEZE GmbH
Puerta giratoria con semiautomatismo GEZE TSA 325 en la central ÖAMTC de Viena
La entrada principal y lateral es una puerta giratoria semiautomática GEZE TSA 325. Puertas de emergencia y cortafuegos con diferentes cierrapuertas GEZE TS 5000 ISM (E-ISM, EFS). Sistemas de extracción de humos y calor en el taller RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH
Especificaciones del producto
| TSA 325 NT manual | |
| Manejo manual | Si |
| Con reductor de velocidad (opcional) | Si |
| Con automatismo de posicionamiento (opcional) | Si |
| Función Servo | Si |
| Diámetro interior (mín.) | 1800 mm |
| Diámetro interior (máx.) | 3600 mm |
| Para sistemas de puerta de 3 hojas | Si |
| Para sistemas de puerta de 4 hojas | Si |
| Altura paso libre | 3000 mm |
| Altura de la cubierta (mín.) | 75 mm |
| Versión partes laterales | VSG de 10 mm, panel con relleno de 22 mm, panel liso de 34 mm, vidrios especiales bajo solicitud |
| Versiones constructivas del techo | Techo guardapolvo con cubierta de madera, cobertor de chapa óptico, techo impermeable con vierteaguas |
| Iluminación | en la variante con techo |
| Revestimiento del suelo | Alfombra estriada, alfombra según deseo del cliente |
| Cortina de aire | Cortina de aire eléctrica, Cortina de aire de agua caliente, en función de la version constructiva del techo |
| Disposición cierre nocturno | Interior, Exterior |
| Tipo cierre nocturno | Manualmente |
| Modelo cierre nocturno | VSG de 10 mm, Vidrio ISO de 22 mm, panel con relleno de 22 mm, vidrios especiales bajo solicitud |
| Bloqueo | Manualmente, Barra, electromecánica |
| Tiradores de la puerta horizontales o verticales | Si |
| Aro de suelo | Si |
| Automatismo de pavimento | Si |
| Pulsador para discapacitados | Si |
| Conformidad estándar | DIN 18650, EN 16005 |
Descargas
LABELLING OBLIGATION: © Keith Hunter / GEZE GmbH
LABELLING OBLIGATION: © Martin Jakob / GEZE GmbH
* Nota acerca de los productos mostrados
Los productos mencionados anteriormente pueden variar en forma, tipo, características y función (diseño, dimensiones, disponibilidad, aprobaciones, normas, etc.) dependiendo del país. Para cualquier consulta, contacte con su persona de contacto de GEZE o envíenos un E-Mail .
