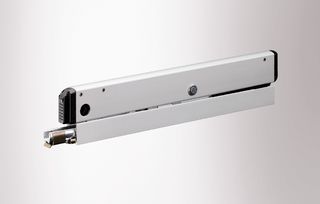

Compás OL 90 N Compás OL 90 N con herraje de retención de bisagra estándar
- Alcanza el ancho de apertura máximo de 170 mm en todas las alturas de hoja
- Escaso espacio necesario gracias al diseño plano del compás
- El bloqueo en el compás garantiza un bloqueo seguro de las hojas
- El bloqueo colgante en el compás ofrece una seguridad adicional
- El desenganche del compás mediante la tecla de activación facilita la limpieza de las ventanas desde el interior y el exterior
- Los grupos constructivos completamente premontados facilitan el montaje
Compás OL 90 N con herraje de retención de bisagra estándar
Áreas de aplicación
- Ventilación diaria y confortable de salas y huecos de escaleras
- Ventanas rectangulares con apertura hacia dentro con hojas oscilantes
- Montaje en ventanas de madera (sin canal de herraje europeo), PVC o aluminio
- Montaje en el marco
Situaciones de instalación en objetos y vídeos de referencia

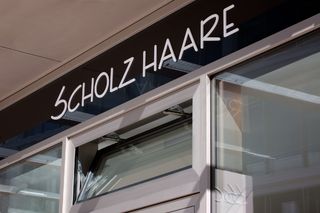

OL 90 N, Barrio de Killesberg
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © Nikolaus Grünwald / GEZE GmbH

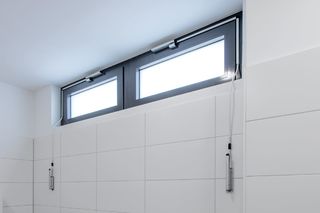

OL 90 N, Barrio de Killesberg
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © Nikolaus Grünwald / GEZE GmbH

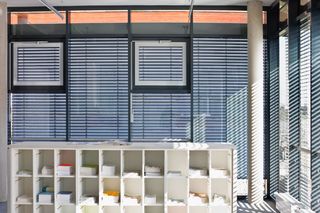

OL 90 N, Barrio de Killesberg
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © Nikolaus Grünwald / GEZE GmbH

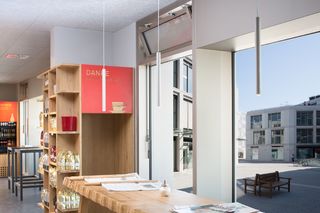

OL 90 N, Hotel Amano
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © Stefan Dauth / GEZE GmbH
OL 90 N con palanca manual, Escuela superior de arte Alfter
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © Lothar Wels / GEZE GmbH
OL 90 N con palanca manual, Escuela superior de arte Alfter
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © Lothar Wels / GEZE GmbH
TS 5000 + OL 90 N transmisión poste-pasador cerrojo, Augustinum
TS 5000 Puertas cortafuegos + OL 90 N: Ventana batiente hacia dentro, transmisión poste-pasador cerrojo © Dirk Wilhelmy / GEZE GmbH
Mando a distancia para lucernarios OL 90 N con palanca manual
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © GEZE GmbH
Especificaciones del producto
| Compás OL 90 N | |
| Anchura de apertura (máx.) | 170 mm |
| Ancho de hoja (mín.) | 380 mm |
| Altura de hoja (mín.) | 250 mm |
| Peso de hoja (máx.) | 80 kg |
| Espacio necesario (máx.) | 19 mm |
| Ancho de apertura ajustable (reducción del recorrido) | Si |
