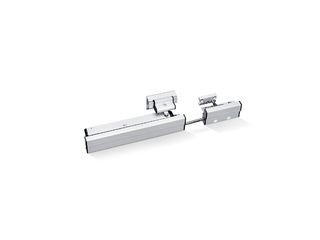

Compás OL 90 N abatible con apertura exterior * Compás OL 90 N proyectante de apertura exterior con soporte de hoja
- Alcanza el ancho de apertura máximo de 170 mm en todas las alturas de hoja
- Dispone de un cerrojo antirrobo (certificado por SKG)
- Escaso espacio necesario gracias al diseño plano del compás
- El bloqueo en el compás garantiza un bloqueo seguro de las hojas
- El desenganche del compás mediante la tecla de activación facilita la limpieza de las ventanas desde el interior y el exterior
- Los grupos constructivos completamente premontados facilitan el montaje
Áreas de aplicación
- Aireación de las estancias y los huecos de escalera
- Para ventanas rectangulares de apertura hacia fuera con hojas proyectantes
- Montaje en ventanas de madera, plástico o metal
- Montaje en la hoja
Situaciones de instalación en objetos y vídeos de referencia

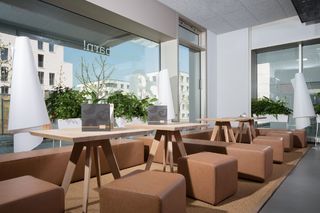

OL 90 N, Barrio de Killesberg
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © Nikolaus Grünwald / GEZE GmbH

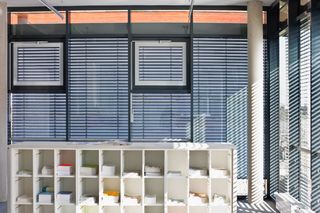

OL 90 N, Barrio de Killesberg
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © Nikolaus Grünwald / GEZE GmbH

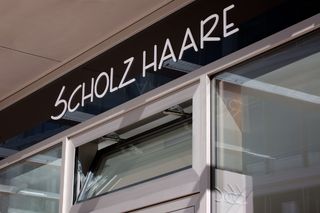

OL 90 N, Barrio de Killesberg
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © Nikolaus Grünwald / GEZE GmbH

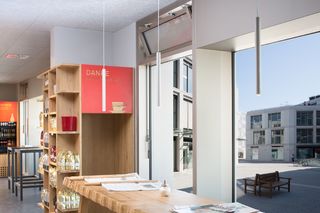

OL 90 N con palanca manual, Escuela superior de arte Alfter
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © Lothar Wels / GEZE GmbH

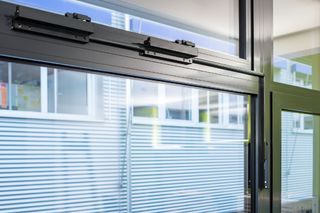

OL 90 N con palanca manual, Escuela superior de arte Alfter
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © Lothar Wels / GEZE GmbH
OL 90 N, Hotel Amano
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © Stefan Dauth / GEZE GmbH
TS 5000 + OL 90 N transmisión poste-pasador cerrojo, Augustinum
TS 5000 Puertas cortafuegos + OL 90 N: Ventana batiente hacia dentro, transmisión poste-pasador cerrojo © Dirk Wilhelmy / GEZE GmbH
OL 90 N con palanca manual
Compas para lucernario montado en superficie con un ancho de apertura de 170 mm © Jürgen Pollak / GEZE GmbH
Especificaciones del producto
| Compás OL 90 N abatible con apertura exterior | |
| Anchura de apertura (máx.) | 170 mm |
| Ancho de hoja (mín.) | 600 mm |
| Altura de hoja (mín.) | 370 mm |
| Peso de hoja (máx.) | 80 kg |
| Ancho de apertura ajustable (reducción del recorrido) | Si |
Descargas
Variantes y accesorios
* Nota acerca de los productos mostrados
Los productos mencionados anteriormente pueden variar en forma, tipo, características y función (diseño, dimensiones, disponibilidad, aprobaciones, normas, etc.) dependiendo del país. Para cualquier consulta, contacte con su persona de contacto de GEZE o envíenos un E-Mail .
