Accionamientos de apertura

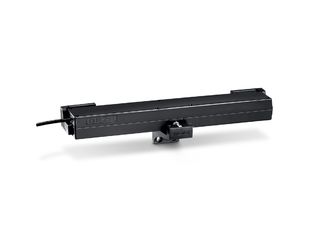

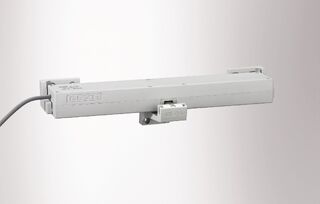

ECchain * Motor de cadena con consolas universales para las automatizaciones sencillas en el modo de ventilación

  • Motor de cadena económico y potente para la ventilación con 230 V
  • Ajuste integrado de la carrera 200 mm o 400 mm para diferentes requisitos de ventilación
  • Sujeciones y consolas universales para sistemas de perfil habituales en el mercado
  • Montaje rápido y sencillo
  • Uso variable en pequeños lucernarios
Contáctenos

Motor de cadena con consolas universales para las automatizaciones sencillas en el modo de ventilación

Áreas de aplicación

  • Ventilación natural (230 V) también en la construcción privada de viviendas
  • Ventanas con apertura hacia dentro y hacia fuera con hojas batientes, abatibles y giratorias
  • Montaje en ventanas de madera, PVC o metal
  • Montaje en el marco

Especificaciones del producto

ECchain
Espacio necesario en el marco (mín.) Montaje en el marco HACIA EL INTERIOR: 55 mm, montaje en el marco HACIA EL EXTERIOR: 35 mm
Espacio necesario en la hoja (mín.) Montaje en el marco HACIA EL INTERIOR: 37 mm, montaje en el marco HACIA EL EXTERIOR: 20 mm
Posibles alturas de carrera 200 mm, 400 mm
Velocidad de apertura ventilación 9 mm/s
Velocidad de cierre 9 mm/s
Fuerza de tracción (máx.) 250 N
Fuerza de compresión (máx.) 250 N
Fuerza de cierre (máx). 1800 N
Peso de hoja 200 kg*
Área de solape 10 - 23 mm
Tensión de servicio 230 V ± 10 %
Consumo de corriente 0.13 A
Consumo de corriente 0,13 A
Consumo 30 W
Duración de conexión 30 %
Dimensión del cable 4 Adern 0.75 mm²
Rango de temperatura -5°C...+60°C
Grado de protección IP30
Clase de protección II
Función Syncro No
Velocidad de apertura ajustable (ventilación) No
Cerrojo auxiliar disponible No
Desconexión de fin de carrera extendida Interruptor de fin de carrera
Desconexión de fin de carrera introducida electrónico por consumo eléctrico
Desconexión por sobrecarga
NRWG comprobado No
Ventana oscilante HACIA DENTRO montaje en marco
Ventana oscilante HACIA DENTRO montaje en hoja No
Ventana oscilante HACIA FUERA montaje en marco No
Ventana oscilante HACIA FUERA montaje en hoja No
Ventana batiente HACIA DENTRO montaje en marco
Ventana batiente HACIA DENTRO montaje en hoja No
Ventana batiente HACIA FUERA montaje en marco
Ventana batiente HACIA FUERA montaje en hoja No
Ventana abatible HACIA DENTRO montaje en marco No
Ventana abatible HACIA DENTRO montaje en hoja No
Ventana abatible HACIA FUERA montaje en marco
Ventana abatible HACIA FUERA montaje en hoja No
Lucernario con APERTURA EXTERIOR No
Ventana proyectante deslizante HACIA FUERA montaje en marco No
Ventana proyectante paralela HACIA FUERA montaje en marco No
