Powerchain * Motor de cadena para ventanas grandes y pesadas que requieren anchos de apertura grandes
- Rápidas velocidades de apertura en caso de extracción de humos y calor incluso también en ventanas muy pesadas
- Recorrido de motor con ajuste variable y velocidades individuales para el modo de ventilación y el sistema de extracción de humos y calor
- Disponible como variante especial - Carrera, longitud de cable y color configurables
- Sincronización de hasta cuatro motores sin unidad de control externa
- Interruptor DIP para cambiar el modo de funcionamiento (Solo y Syncro, Master, Slave)
- Montaje sencillo y rápido con el sistema de montaje Smart fix
- IQ windowdrive - Unidad inteligente de control del motor
- Homologadeo como sistema de extracción natural de humos y calor según la norma EN 12101-2
Áreas de aplicación
- Sistema de extracción de humos y calor y ventilación natural (24 V) en fachada y techo
- Se puede utilizar en el sistema de extracción y de admisión de aire
- Ventanas con apertura hacia dentro y hacia fuera con hojas batientes, abatibles y giratorias
- Ventana de techo
- Montaje en ventanas de madera, plástico o metal
- Montaje en la hoja o el marco
- Sincronización de hasta cuatro motores puerta
- Solución de sistema en combinación con el cerrojo automático Power lock
Situaciones de instalación en objetos y vídeos de referencia
Motor de ventana Powerchain en el tejado de la central del ÖAMTC
Los motores para ventanas inteligentes de la gama GEZE IQ Windowdrive también son adecuados para ventanas de gran superficie en el tejado. © Sigrid Rauchdobler / GEZE GmbH
Vista exterior de la estación de Montreux
Vista exterior de la estación de Montreux © Lorenz Frey / GEZE GmbH
Vista exterior de la estación de Montreux
Vista exterior de la estación de Montreux © Lorenz Frey / GEZE GmbH
Vista exterior de la estación de Montreux
Vista exterior de la estación de Montreux © Lorenz Frey / GEZE GmbH
Vista exterior de la estación de Montreux
Vista exterior de la estación de Montreux © Lorenz Frey / GEZE GmbH
Vista exterior de la estación de Montreux
Vista exterior de la estación de Montreux © Lorenz Frey / GEZE GmbH
Motor batiente de admisión de aire K 600 F de la estación de Montreux
Motor batiente para el montaje en las ventanas © Lorenz Frey / GEZE GmbH
Área interior de la entrada a la agencia de viajes de la estación de Montreux
Entrada a la agencia de viajes de la estación de Montreux © Lorenz Frey / GEZE GmbH
Área interior de la estación de Montreux
Escaleras históricas de la estación de Montreux © Lorenz Frey / GEZE GmbH
Motor batiente de admisión de aire K 600 F de la estación de Montreux
Motor batiente para el montaje en las ventanas © Lorenz Frey / GEZE GmbH
Área interior de la estación de Montreux
Área interior de la estación de Montreux © Lorenz Frey / GEZE GmbH
Área interior de la estación de Montreux
Escaleras históricas de la estación de Montreux © Lorenz Frey / GEZE GmbH
Área interior de la estación de Montreux
Escaleras históricas de la estación de Montreux © Lorenz Frey / GEZE GmbH
Área interior de la estación de Montreux
Escaleras históricas de la estación de Montreux © Lorenz Frey / GEZE GmbH
Área interior de la estación de Montreux
Escaleras históricas de la estación de Montreux © Lorenz Frey / GEZE GmbH
Motor batiente de admisión de aire K 600 F de la estación de Montreux
Motor batiente para el montaje en las ventanas © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Estación de Montreux
Motor de cadena para elementos de ventana grandes y pesados que requieren anchos de apertura grandes © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Estación de Montreux
Escaleras históricas © Lorenz Frey / GEZE GmbH
Estación de Montreux
Motor de cadena para elementos de ventana grandes y pesados que requieren anchos de apertura grandes © Lorenz Frey / GEZE GmbH
Estación de Montreux
Motor de cadena para elementos de ventana grandes y pesados que requieren anchos de apertura grandes © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Flatscan W derecho de la estación de Montreux
Flatscan W derecho de la estación de Montreux © Lorenz Frey / GEZE GmbH
Flatscan W izquierdo de la estación de Montreux
Flatscan W izquierdo de la estación de Montreux © Lorenz Frey / GEZE GmbH
Motor batiente de admisión de aire K 600 F de la estación de Montreux
Motor batiente para el montaje en las ventanas © Lorenz Frey / GEZE GmbH
Área interior de la estación de Montreux
Área interior de la farmacia de la estación de Montreux © Lorenz Frey / GEZE GmbH
Motor de ventana Powerchain de la estación de Montreux
Motor de cadena para elementos de ventana grandes y pesados que requieren anchos de apertura grandes © Lorenz Frey / GEZE GmbH
Motor de ventana Powerchain de la estación de Montreux
Motor de cadena para elementos de ventana grandes y pesados que requieren anchos de apertura grandes © Lorenz Frey / GEZE GmbH
Estación de Montreux
Motor de cadena para elementos de ventana grandes y pesados que requieren anchos de apertura grandes © Lorenz Frey / GEZE GmbH
Motor de ventana Powerchain de la estación de Montreux
Motor de cadena para elementos de ventana grandes y pesados que requieren anchos de apertura grandes © Lorenz Frey / GEZE GmbH
Área interior de la estación de Montreux
Escaleras históricas de la estación de Montreux © Lorenz Frey / GEZE GmbH
Nota de seguridad
Las hojas de ventana desprendidas pueden conllevar un riesgo considerable para las personas que se encuentran en el entorno. Por eso es obligatorio el uso de accionamientos GEZE en ventanas batientes apertura exterior que obligan al uso de compases de seguridad GEZE.
Especificaciones del producto
| Powerchain | |
| Dimensiones | 36 x 51 mm |
| Espacio necesario en el marco (mín.) | Montaje en el marco HACIA EL INTERIOR: 50/61 mm (para hoja batiente DIN L), Montaje en la hoja HACIA EL INTERIOR: 30/41 mm (para hoja batiente DIN R), Montaje en el marco HACIA EL EXTERIOR: 50 mm |
| Espacio necesario en la hoja (mín.) | Montaje en el marco HACIA EL INTERIOR: 40 mm, montaje en la hoja HACIA EL INTERIOR: 50 mm, Montaje en el marco AW 30/41 mm (para hoja batiente DIN R) |
| Velocidad de apertura RWA | 15 mm/s |
| Velocidad de apertura ventilación | 5 mm/s |
| Velocidad de cierre (máx.) | 5 mm/s |
| Fuerza de compresión (máx.) | 600 N (dependiendo de la carrera), véase el diagrama de distancia-fuerza |
| Fuerza de cierre (máx). | 3000 N |
| Fuerza de tracción | 600 N |
| Peso de hoja | 200 kg* |
| Área del solape | 0 - 23 mm (dependiendo del uso y del juego de consolas) |
| Tensión de servicio | 24 V ± 25 % |
| Tensión de servicio | 24 V DC |
| Consumo de corriente | 1.5 A |
| Consumo eléctrico según las áreas de aplicación | Ventilación (24V): 1,2 A; RWA (18 V): 1,5 A |
| Consumo de potencia | 36 W |
| Duración de conexión | 30 % |
| Longitud especial cable de conexión | 5 m, 7.5 m |
| Sección transversal de hilo mín. | 0.75 mm² |
| Número de hilos | 4 hilos |
| Temperatura de servicio | -5 - 70 °C |
| Clasificación protección IP | IP40 |
| Clase de protección | III |
| Función de sincronización | Si |
| Velocidad de apertura ajustable (ventilación) | Si |
| Cerrojo auxiliar disponible | Si |
| Tipo de cerrojo auxiliar | Cerrojo automático |
| Tipo de acortamiento de carrera | Unidad de sincronización, Ajuste de fábrica |
| Desconexión de fin de carrera extendida | electrónico mediante sensor interno |
| Desconexión de fin de carrera introducida | electrónico por consumo de corriente |
| Desconexión por sobrecarga | Si |
| Apertura completa en un intervalo de 60 s | sí, carrera de hasta 800 mm, incluida función de bloqueo |
| NRWG comprobado | Si |
| Información adicional de la extracción natural de humo y calor | sí, carrera de hasta 800 mm, incluida función de bloqueo |
| Cantidad de sincronización de automatismos | 4 |
| Apto para KNX | Sí |
| Ventana oscilante HACIA DENTRO montaje en marco | Si |
| Ventana oscilante HACIA DENTRO montaje en hoja | Si |
| Ventana oscilante HACIA FUERA montaje en marco | Si |
| Ventana batiente HACIA DENTRO montaje en marco | Si |
| Ventana batiente HACIA DENTRO montaje en hoja | Si |
| Ventana batiente HACIA FUERA montaje en marco | Si |
| Ventana abatible HACIA DENTRO montaje en marco | Si |
| Ventana abatible HACIA DENTRO montaje en hoja | Si |
| Ventana abatible HACIA FUERA montaje en marco | Si |
| Lucernario con APERTURA EXTERIOR | Si |
Descargas
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH

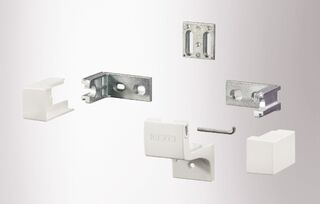

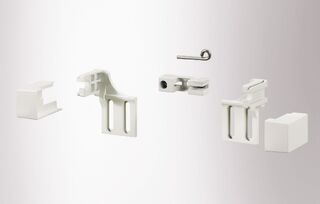

Variantes y accesorios
