Controles del sistema de extracción de humos y calor

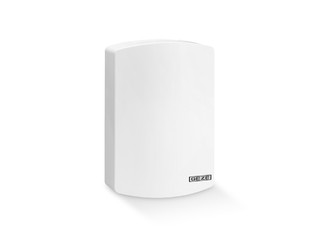

THZ N4 Unidad de control para huecos de escaleras THZ en carcasa compacta para evacuación de humos y sistemas pequeños de extracción de humos y calor

Unidad de control para huecos de escaleras THZ Solución completa de extracción de humos y calor para escaleras THZ, THZ N4, THZ LINK
  • Diseño compacto y llamativo con una carcasa de plástico
  • Máxima flexibilidad gracias a las extensas opciones de parametrización
  • Seguridad y fiabilidad confirmadas por la homologación VdS y la inspección TÜV
  • Opción de interconexión de varias unidades de control para huecos de escaleras THZ mediante contactos libres de potencial
  • Puesta en marcha rápida y sencilla con el Terminal Service ST 220
  • Montaje rápido y sencillo
Contáctenos

Unidad de control para huecos de escaleras THZ en carcasa compacta para evacuación de humos y sistemas pequeños de extracción de humos y calor

Áreas de aplicación

  • Evacuación de humos en huecos de escalera
  • Soluciones para sistemas de extracción de humos y calor pequeños con una zona de incendio
  • Opciones de conexión para detector de humo, pulsador FT 4, contacto para central de incendios, pulsador de ventilación y sensor meteorológico
  • Para automatismos de sistemas de extracción de humos y calor con un consumo eléctrico total de 4,5 A
  • Control de motores de 24 V para la extracción de humos y calor en caso de incendio
  • Gestión de una ventilación natural controlada
  • Adecuados para nuevas construcciones o como reequipamiento

Especificaciones del producto

THZ N4
Dimensiones 193 x 285 x 89 mm
Anchura 193 mm
Altura 285 mm
Fondo 89 mm
Material PVC
Color blanco RAL 9016
Grado de protección IP30
Temperatura de servicio -5 - 40 °C
Tensión de servicio 230 V AC
Consumo de potencia (máx.) 120 W
Sección transversal de conexión/red 1.5 mm²
Tensión de salida 24 V DC +/-15%
Ondulación residual 2 %
Corriente de salida (máx.) 4.5 A
Ciclo de trabajo con corriente de salida máx. 30 %
Sección transversal de conexión cable del motor 4 mm²
Capacidad de la batería 2.3 Ah
Grupos de alarmas 1
Grupos de ventilación 1 x
Conexión de varias centrales Transferencia de las señales de alarma y reinicio para enlazar hasta 10 unidades de control
Salidas de señal disponibles 3 contactos de señal parametrizables
Parametrización centrales Teclas de servicio y 5 LED o ST 220
Conformidad estándar EN 12101-10, ISO 21927-9
Homologaciones VdS
