Unidad de control para huecos de escaleras THZ Comfort N4 * Unidad de control para huecos de escaleras THZ en carcasa metálica resistente con pulsadores luminosos de extracción de humos y calor y de ventilación para evacuación de humos y sistemas pequeños de extracción de humos y calor
- Diseño compacto y atractivo con una carcasa metálica muy resistente
- Alto nivel de seguridad gracias a pulsadores luminosos integrados RWA y de ventilación
- Retroiluminación ajustable del pulsador RWA
- Seguridad y fiabilidad confirmadas por la homologación VdS y la inspección TÜV
- Máxima flexibilidad gracias a las extensas opciones de parametrización
- Puesta en marcha rápida y sencilla con el Terminal Service ST 220
- Menos esfuerzo de instalación gracias al pulsador integrado
- Opción de interconexión de varias unidades de control para huecos de escaleras THZ mediante contactos libres de potencial
Áreas de aplicación
- Evacuación de humos en huecos de escalera
- Soluciones para sistemas de extracción de humos y calor pequeños con una zona de incendio
- Opciones de conexión para detector de humo, pulsador FT 4, contacto para central de incendios, pulsador de ventilación y sensor meteorológico
- Para automatismos de sistemas de extracción de humos y calor con un consumo eléctrico total de 4,5 A
- Control de motores de 24 V para la extracción de humos y calor en caso de incendio
- Gestión de una ventilación natural controlada
- Adecuados para nuevas construcciones o como reequipamiento
Situaciones de instalación en objetos y vídeos de referencia

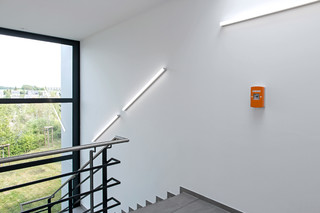

THZ Comfort N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
THZ Comfort N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
Especificaciones del producto
| Unidad de control para huecos de escaleras THZ Comfort N4 | |
| Dimensiones | 140 x 248 x 85 mm |
| Anchura | 140 mm |
| Altura | 248 mm |
| Fondo | 85 mm |
| Material | Fundición de aluminio |
| Grado de protección | IP30 |
| Temperatura de servicio | -5 - 40 °C |
| Tensión de servicio | 230 V AC |
| Consumo de potencia (máx.) | 120 W |
| Sección transversal de conexión/red | 1.5 mm² |
| Tensión de salida | 24 V DC +/-15% |
| Ondulación residual | 2 % |
| Corriente de salida (máx.) | 4.5 A |
| Ciclo de trabajo con corriente de salida máx. | 30 % |
| Sección transversal de conexión cable del motor | 4 mm² |
| Capacidad de la batería | 2.3 Ah |
| Grupos de alarmas | 1 |
| Grupos de ventilación | 1 x |
| Conexión de varias centrales | Transferencia de las señales de alarma y reinicio para enlazar hasta 10 unidades de control |
| Salidas de señal disponibles | 3 contactos de señal parametrizables |
| Parametrización centrales | Teclas de servicio y 5 LED o ST 220 |
| Conformidad estándar | EN 12101-10, ISO 21927-9 |
| Homologaciones | VdS |
Descargas
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Variantes y accesorios
* Nota acerca de los productos mostrados
Los productos mencionados anteriormente pueden variar en forma, tipo, características y función (diseño, dimensiones, disponibilidad, aprobaciones, normas, etc.) dependiendo del país. Para cualquier consulta, contacte con su persona de contacto de GEZE o envíenos un E-Mail .
