Slimchain 230 V * Motor de cadena con diseño atractivo con diversas opciones de aplicación en la variante 230 V
- El aspecto estrecho y discreto se integra de forma óptima en el diseño de la fachada
- Montaje sencillo y rápido con el sistema de montaje Smart fix
- Conexión directa de 230 V del motor puerta mediante un terminal de conexión con conector de cable
- Entrada de cable oculta de 230 V

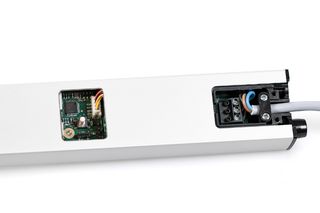

- Acceso directo al sistema eléctrico para la parametrización mediante la tapa de servicio
- Carrera de accionamiento con ajuste variable
- Disponible como variante especial - Carrera, longitud de cable, color y orientación configurable hacia la izquierda/derecha
Áreas de aplicación
- Ventilación natural en la zona de la fachada
- Ventanas con apertura hacia dentro y hacia fuera con hojas batientes, abatibles y giratorias
- Ventanas proyectantes deslizantes de apertura hacia fuera
- Montaje en ventanas de madera, plástico o metal
- Montaje en la hoja, en el marco o integrado
Nota de seguridad
Las hojas de ventana desprendidas pueden conllevar un riesgo considerable para las personas que se encuentran en el entorno. Por eso es obligatorio el uso de accionamientos GEZE en ventanas batientes apertura exterior que obligan al uso de compases de seguridad GEZE.
Especificaciones del producto
| Slimchain 230 V | |
| Dimensiones | 25 x 44 mm |
| Espacio necesario en el marco (mín.) | Montaje en el marco HACIA EL INTERIOR: 40 mm, montaje en la hoja HACIA EL INTERIOR: 16/21 mm, montaje en el marco HACIA EL EXTERIOR: 31 mm |
| Espacio necesario en la hoja (mín.) | Montaje en el marco HACIA EL INTERIOR: 40 mm, montaje en la hoja HACIA EL INTERIOR: 34/29 mm, montaje en el marco HACIA EL EXTERIOR: 19 mm |
| Velocidad de apertura ventilación | 5 mm/s |
| Velocidad de cierre (máx.) | 5 mm/s |
| Fuerza de compresión (máx.) | 100 N (dependiendo de la carrera), véase el diagrama de distancia-fuerza |
| Fuerza de cierre (máx). | 2000 N |
| Fuerza de tracción | 300 N |
| Peso de hoja | 200 kg* |
| Área del solape | 0 - 23 mm (dependiendo del uso y del juego de consolas) |
| Tensión de servicio | 230 V ± 10 % |
| Tensión de servicio | 230 V |
| Consumo de corriente | 0.3 A |
| Consumo de potencia | 30 W |
| Duración de conexión | 30 % |
| Longitud especial cable de conexión | 5 m, 7.5 m |
| Sección transversal de hilo mín. | 0.75 mm² |
| Número de hilos | 3 hilos |
| Temperatura de servicio | -5 - 70 °C |
| Grado de protección | IP30 |
| Clase de protección | II |
| Velocidad de apertura ajustable (ventilación) | Si |
| Tipo de acortamiento de carrera | Unidad de sincronización, Ajuste de fábrica |
| Desconexión de fin de carrera extendida | electrónico mediante sensor interno |
| Desconexión de fin de carrera introducida | electrónico por consumo de corriente |
| Desconexión por sobrecarga | Si |
| Ventana oscilante HACIA DENTRO montaje en marco | Si |
| Ventana oscilante HACIA DENTRO montaje en hoja | Si |
| Ventana oscilante HACIA FUERA montaje en marco | Si |
| Ventana batiente HACIA DENTRO montaje en marco | Si |
| Ventana batiente HACIA DENTRO montaje en hoja | Si |
| Ventana batiente HACIA FUERA montaje en marco | Si |
| Ventana abatible HACIA DENTRO montaje en marco | Si |
| Ventana abatible HACIA DENTRO montaje en hoja | Si |
| Ventana abatible HACIA FUERA montaje en marco | Si |
| Ventana proyectante deslizante HACIA FUERA montaje en marco | Si |
