Sistemas de bloqueo y apertura

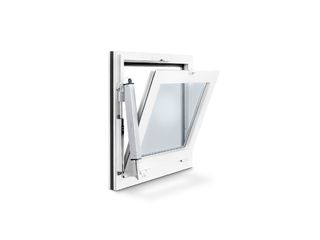

RWA 100 NT * Sistema de apertura y cierre para hojas batientes, abatibles y proyectantes con apertura hacia dentro

RWA 100 NT / OL 350 EN
  • Solución de sistema con pistón eléctrico E 250 NT y un juego de consolas con bloqueo
  • Bloqueo mecánico en el borde de cierre principal a través del pistón eléctrico
  • Gran ancho de apertura con un recorrido de pistón reducido en menos de 60 segundos
  • Modo de funcionamiento síncrono con dos motores para hojas de ventanas amplias
  • IQ windowdrive - Unidad inteligente de control del motor
  • Homologadeo como sistema de extracción natural de humos y calor según la norma EN 12101-2
Contáctenos

Áreas de aplicación

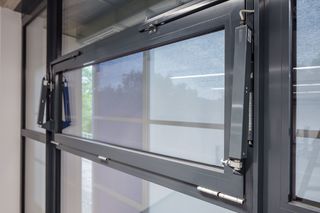

  • Apertura y bloqueo de las ventanas con apertura hacia el interior con hojas batientes, abatibles y proyectantes
  • Sistema de ventilación natural y de extracción de humos y calor, aireador de extracción natural de humo y calor
  • Se puede utilizar en el sistema de extracción y de admisión de aire
  • Montaje en ventanas de madera, plástico o metal

Especificaciones del producto

RWA 100 NT
Espacio requerido (mín.) Lado de bloqueo: 32 mm, lado del motor: 48 mm
Medidas permitidas borde de cierre principal Solo para marcos de aluminio y de madera 360 - 1.200 mm
Medidas permitidas borde de cierre principal Solo para marcos de PVC 360 - 800 mm
Medidas permitidas borde de cierre principal Syncro para marcos de aluminio y de madera 800 - 2.400 mm
Medidas permitidas borde de cierre principal Syncro para marcos de PVC 800 - 1.600 mm
Alturas de hoja para Solo y Syncro 520 - 1.700 mm
Fuerza de compresión (máx.) 750 N
Fuerza de empuje 750 N
Fuerza de tracción 750 N
Peso de carga (máx.) 30 kg/m²
Tensión de servicio 24 V (de +30 % a -20 %)
Tensión de servicio 24 V DC
Consumo de corriente 1 A
Consumo eléctrico según las áreas de aplicación Ventilación (24V): 0,9 A, RWA (18 V): 1,0 A
Consumo de potencia 22 W
Ondulación residual 20 %
Duración de conexión 30 %
Longitud del cable de conexión 2 m
Sección transversal de hilo mín. 0.75 mm²
Número de hilos 4 hilos
Temperatura de servicio -5 - 75 °C
Grado de protección IP65
Clase de protección III
Cerrojo y ángulo de reenvío auxiliar Si
Desconexión de fin de carrera extendida Sensor interno
Desconexión de fin de carrera introducida Sensor interno
Desconexión por sobrecarga Si
NRWG comprobado Si
Apto para KNX
Ventana oscilante HACIA DENTRO montaje en marco Si
Ventana batiente HACIA DENTRO montaje en marco Si
Ventana abatible HACIA DENTRO montaje en marco Si
