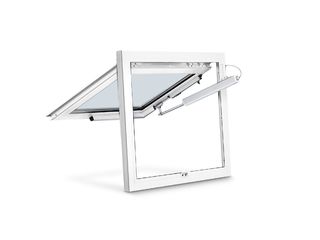

RWA 110 NT * Sistema de apertura y cierre para hojas batientes, abatibles y proyectantes con apertura hacia fuera
- Solución de sistema con pistón eléctrico E 250 NT y un juego de consolas con bloqueo
- Bloqueo mecánico en el borde de cierre principal a través del pistón eléctrico
- Gran ancho de apertura con un recorrido de pistón reducido en menos de 60 segundos
- Posibilidad de funcionamiento sincro con dos automatismos para hojas de ventana anchas
- IQ windowdrive - Unidad inteligente de control del motor
- Homologadeo como sistema de extracción natural de humos y calor según la norma EN 12101-2
Áreas de aplicación
- Apertura y cierre de ventanas con recorrido exterior
- Sistema de ventilación natural y de extracción de humos y calor, aireador de extracción natural de humo y calor
- Se puede utilizar en el sistema de extracción y de admisión de aire
- Ventanas con recorrido exterior con hojas batientes, abatibles y giratorias
- Montaje en ventanas de madera, plástico o metal
Situaciones de instalación en objetos y vídeos de referencia

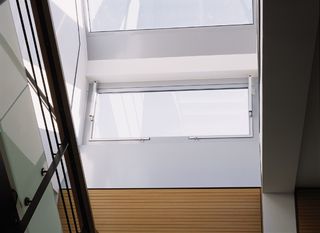

RWA sistema de apertura y cierre 110 NT en el pabellón de equitación HWA en Affalterbach
Permite abrir y bloquear ventanas con apertura exterior, ventilación natural, sistema de ventilación natural y de extracción de humos y calor (RWA), aireador de extracción natural de humos y calor (NRWG) © Martin Jakob / GEZE GmbH
Sistema de apertura y cierre GEZE RWA 110 NT, instalado en el aeropuerto Ferihegy de Budapest
El sistema GEZE RWA 100E se ofrece en cuatro longitudes de carrera diferentes y se utiliza para la extracción natural de humo y calor, la evacuación de humos y la ventilación de ventanas rectangulares de movimiento hacia dentro. © GEZE GmbH
Especificaciones del producto
| RWA 110 NT | |
| Espacio requerido (mín.) | Marco de hoja: mín. 33 mm, marco embellecedor: mín. 45 mm |
| Medidas permitidas borde de cierre principal Solo para marcos de aluminio y de madera | 430 - 1.200 mm |
| Medidas permitidas borde de cierre principal Solo para marcos de PVC | 430 - 800 mm |
| Medidas permitidas borde de cierre principal Syncro para marcos de aluminio y de madera | 850 - 2.400 mm |
| Medidas permitidas borde de cierre principal Syncro para marcos de PVC | 850 - 1.600 mm |
| Alturas de hoja para Solo y Syncro | 600 - 1.600 mm |
| Fuerza de compresión (máx.) | 750 N |
| Fuerza de empuje | 750 N |
| Fuerza de tracción | 750 N |
| Peso de carga (máx.) | 30 kg/m² |
| Tensión de servicio | 24 V (de +30 % a -20 %) |
| Tensión de servicio | 24 V DC |
| Consumo de corriente | 1 A |
| Consumo eléctrico según las áreas de aplicación | Ventilación (24V): 0,9 A, RWA (18 V): 1,0 A |
| Consumo de potencia | 22 W |
| Ondulación residual | 20 % |
| Duración de conexión | 30 % |
| Longitud del cable de conexión | 2 m |
| Sección transversal de hilo mín. | 0.75 mm² |
| Número de hilos | 4 hilos |
| Temperatura de servicio | -5 - 75 °C |
| Clasificación protección IP | IP65 |
| Clase de protección | III |
| Cerrojo y ángulo de reenvío auxiliar | Si |
| Desconexión de fin de carrera extendida | Sensor interno |
| Desconexión de fin de carrera introducida | Sensor interno |
| Desconexión por sobrecarga | Si |
| NRWG comprobado | Si |
| Apto para KNX | Sí |
| Ventana oscilante HACIA FUERA montaje en hoja | Si |
| Ventana batiente HACIA FUERA montaje en hoja | Si |
| Ventana abatible HACIA FUERA montaje en hoja | Si |
