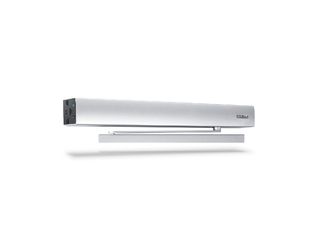

ECturn * Accionamiento de puerta batiente electromecánico para puertas de hoja simple accesibles de hasta 125 kg
- La velocidad de apertura y de cierre se puede ajustar individualmente
- Tope final eléctrico que acelera la puerta brevemente antes del estado cerrado
- La función Low-Energy abre y cierra la puerta con velocidad de desplazamiento reducida y satisface así los máximos estándares de seguridad
- La detección de obstáculos percibe un obstáculo mediante contacto y detiene el proceso de apertura y cierre
- La reversión automática detecta un obstáculo y vuelve a la posición de apertura
- La función Push & Go activa el automatismo de accionamiento tras una ligera presión manual sobre la hoja de la puerta
- El motor puerta se puede emplear con guía o brazo
- Guía de vidrio disponible para el uso en las puertas de vidrio con un espesor de vidrio de 8-10 mm
- La batería opcional garantiza la máxima seguridad en caso de fallo de corriente
- Platina de radio opcional para el accionamiento inalámbrico mediante emisor de radio
Accionamiento de puerta batiente electromecánico para puertas de hoja simple accesibles de hasta 125 kg
Áreas de aplicación
- Puertas batientes de hoja simple derechas e izquierdas
- Puertas batientes con un ancho de hoja de hasta 1100 mm o un peso máximo de 125 kg
- Puertas de entrada e interiores con frecuencia de paso moderada
- Automatización de puertas todo vidrio sin marco
- Montaje en hoja y montaje en marco
- Entradas accesibles

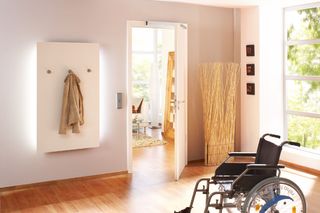

Situaciones de instalación en objetos y vídeos de referencia
Automatismo para puerta batiente ECturn con interruptor grande de superficie LS990
Automatismo para puerta batiente ECturn para puertas accesibles de hoja simple, el golpe final eléctrico y la detección de obstáculos percibe un obstáculo mediante contacto y detiene el proceso de apertura y cierre © Studio BE / GEZE GmbH

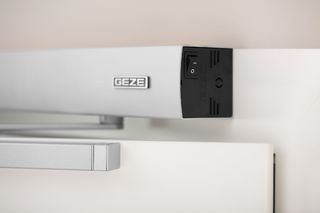

ECturn automatismo para puerta batiente
Automatismo para puerta batiente ECturn para puertas accesibles de hoja simple, el golpe final eléctrico y la detección de obstáculos percibe un obstáculo mediante contacto y detiene el proceso de apertura y cierre © Studio BE / GEZE GmbH

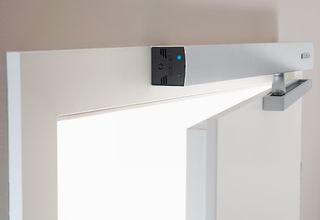

Automatismo para puerta batiente ECturn con guía
Automatismo para puerta batiente ECturn para puertas accesibles de hoja simple, el golpe final eléctrico y la detección de obstáculos percibe un obstáculo mediante contacto y detiene el proceso de apertura y cierre © Studio BE / GEZE GmbH

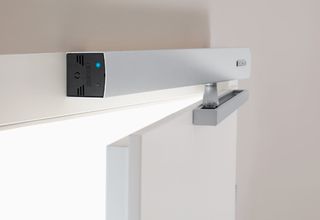

Automatismo para puerta batiente ECturn con guía
Automatismo para puerta batiente ECturn para puertas accesibles de hoja simple, el golpe final eléctrico y la detección de obstáculos percibe un obstáculo mediante contacto y detiene el proceso de apertura y cierre © Studio BE / GEZE GmbH
Especificaciones del producto
| ECturn | |
| Altura | 60 mm |
| Fondo | 60 mm |
| Peso de hoja (máx.) | 125 kg |
| Ancho de hoja (mín.-máx.) | 650 mm - 1100 mm |
| Profundidad de antepecho (máx.) | 200 mm |
| Solape de puerta (máx.) | 50 mm |
| Tipo de accionamiento | electromecánico |
| Ángulo de apertura (máx.) | 110 ° |
| Variante Z (de tracción) | No |
| Variante Z (de empuje) | No |
| DIN izquierda | Sí |
| DIN derecha | Sí |
| Montaje en la hoja de la puerta | No |
| Montaje en el marco de la puerta | No |
| Montaje en marco en el lado opuesto a las bisagras con brazo | Sí |
| Montaje en marco lado contrario bisagras con guía de tracción | No |
| Montaje en marco lado bisagras con guía deslizante | Sí |
| Montaje en marco lado bisagras con guía deslizante | Sí |
| Montaje en marco lado de bisagras con guía de tracción | No |
| Montaje en marco lado bisagras con guía deslizante en puertas integrales de vidrio | Sí |
| Montaje en marco lado bisagras con guía deslizante en puertas integrales de vidrio | Sí |
| Montaje en la hoja de la puerta lado contrario bisagras con guía deslizante | Sí |
| Montaje en marco lado opuesto a las bisagras con guía de tracción | No |
| Montaje en la hoja de la puerta lado bisagras con guía deslizante | Sí |
| Montaje en marco hoja de la puerta lado bisagras con guía de tracción | No |
| Montaje en la hoja de la puerta lado bisagras con brazo | Sí |
| Golpe final mecánico | No |
| Golpe final eléctrico | Sí |
| Regulación eléctrica de secuencia de cierre | No |
| Regulación mecánica de secuencia de cierre | No |
| Desconexión de corriente | Interruptor principal en el mecanismo |
| Retardo de activación (máx.) | 10 s |
| Tensión de servicio | 110 – 230 V |
| Frecuencia de la tensión de alimentación | 50 Hz - 60 Hz |
| Potencia nominal | 75 W |
| Suministro de corriente para consumo externo (24 V CC) | 600 mA |
| Rango de temperatura | -15 °C - 50 °C |
| Grado de protección | IP20 |
| Modos de servicio | Off, Automático, Apertura permanente, Noche |
| Modo de funcionamiento | Completamente automático |
| Función automática | Sí |
| Función baja energía | Sí |
| Función Smart swing | No |
| Función Servo | No |
| Función teclas | Sí |
| Función Inversa (apertura por muelle) | No |
| Función paraviento | No |
| Detección de obstáculos | Sí |
| Inversión de giro automático | Sí |
| Push & Go | regulable |
| Manejo | Selector de funciones TPS, Selector de funciones integrado en el mecanismo |
| Parametrización | Selector de funciones DPS, Control |
| Homologaciones | DIN 18650, EN 16005 |
| Idoneidad puertas cortafuego | No |
| Sensor de humos integrado | No |
| Empleo en puertas cortafuego y cortahumo (variante F) | No |
