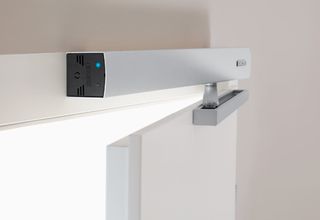

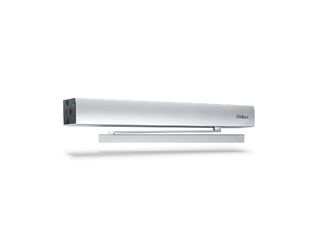

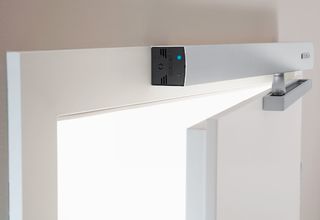

Sistema de accionamiento de puertas batientes Ecturn * Sistema de accionamiento electromecánico para puertas batientes de una hoja accesibles de hasta 125 kg
- La velocidad de apertura y de cierre se puede ajustar individualmente
- Tope final eléctrico que acelera la puerta brevemente antes del estado cerrado
- La función Low-Energy abre y cierra la puerta con velocidad de desplazamiento reducida y satisface así los máximos estándares de seguridad
- La detección de obstáculos percibe un obstáculo mediante contacto y detiene el proceso de apertura y cierre
- La reversión automática detecta un obstáculo y vuelve a la posición de apertura
- La función Push & Go activa el automatismo tras una ligera presión manual sobre la hoja de la puerta
- El motor puerta se puede emplear con guía o brazo
- Guía de vidrio disponible para el uso en las puertas de vidrio con un espesor de vidrio de 8-10 mm
- La batería opcional garantiza la máxima seguridad en caso de fallo de corriente
- Placa receptora vía radio opcional para el accionamiento inalámbrico mediante radiotransmisor
Áreas de aplicación
- Puertas batientes de hoja simple derechas e izquierdas
- Puertas batientes con un ancho de hoja de hasta 1100 mm o un peso máximo de 125 kg
- Puertas de entrada e interiores con frecuencia de paso moderada
- Automatización de puertas todo vidrio sin marco
- Montaje en hoja y montaje en marco

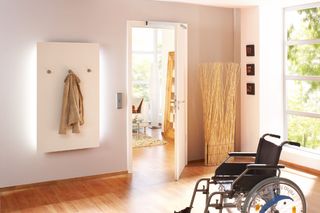

- Entradas accesibles
Especificaciones del producto
| Sistema de accionamiento de puertas batientes Ecturn | |
| Altura | 60 mm |
| Anchura | 580 mm |
| Profundidad | 60 mm |
| Peso de hoja (máx.) 1 hoja | 125 kg |
| Ancho de hoja (mín.-máx.) | 650 mm - 1100 mm |
| Profundidad de antepecho (máx.) | 200 mm |
| Solape de puerta (máx.) | 50 mm |
| Tipo de accionamiento | electromecánico |
| Ángulo de apertura (máx.) | 110 ° |
| Puerta DIN izquierda | Si |
| Puerta DIN derecha | Si |
| Montaje en marco en el lado opuesto a las bisagras con brazo | Si |
| Montaje en marco lado bisagras con guía deslizante | Si |
| Montaje en marco lado bisagras con guía corredera | Si |
| Montaje en marco lado contrario bisagras con guía deslizante en puertas integrales de vidrio | Si |
| Montaje en marco lado bisagras con guía deslizante en puertas integrales de vidrio | Si |
| Montaje en la hoja de la puerta lado contrario bisagras con guía deslizante | Si |
| Montaje en la hoja de la puerta lado bisagras con guía deslizante | Si |
| Montaje en la hoja de la puerta lado bisagras con brazo | Si |
| Golpe final eléctrico | Si |

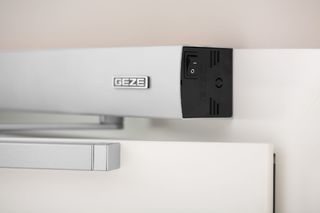

| Desconexión de corriente | Interruptor principal en el mecanismo |
| Retardo de activación (máx.) | 10 s |
| Tensión de servicio | 110 – 230 V |
| Potencia nominal | 75 W |
| Suministro de corriente para consumo externo (24 V CC) | 600 mA |
| Temperatura de servicio | -15 - 50 °C |
| Clasificación protección IP | IP20 |
| Modo de funcionamiento | Off, Automático, Apertura permanente, Noche |
| Modo de funcionamiento | Completamente automático |
| Función automática | Si |
| Función baja energía | Si |
| Función teclas | Si |
| Detección de obstáculos | Si |
| Inversión de giro automático | Si |
| Push & Go | regulable |
| Manejo | Selector de funciones TPS, Selector de funciones integrado en el mecanismo |
| Parametrización | Selector de funciones DPS, Control |
| Conformidad estándar | EN 16005 |
