Powerturn

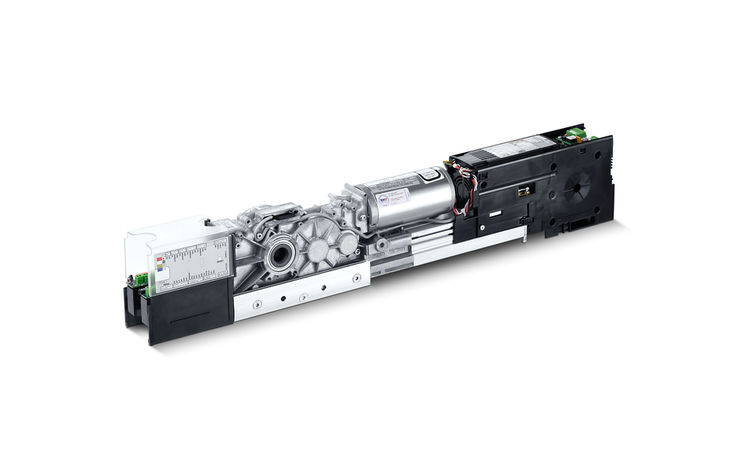

Sistema de accionamiento de puertas batientes Powerturn IS/TS de 2 hojas * Sistema semiautomatizado con automatismo para puerta batiente en la hoja activa y cierrapuertas en la hoja pasiva

Función Smart swing para la apertura manual ligera de la puerta
Fuerza de cierre con ajuste variable de EN4-7
La velocidad de apertura y de cierre se pueden ajustar individualmente en la hoja activa
Golpe final mecánico que acelera la puerta brevemente antes del estado cerrado
La regulación mecánica de la secuencia de cierre mantiene la hoja activa en posición de espera hasta que se haya cerrado la hoja pasiva
La función Low-Energy abre la puerta con velocidad de desplazamiento reducida y satisface, así, los máximos estándares de seguridad

La detección de obstáculos percibe un obstáculo mediante contacto y detiene el proceso de apertura y cierre
El sistema de reversión automática detecta obstáculos y vuelve a la posición de apertura o cierre
La función Push & Go activa el automatismo de accionamiento tras el accionamiento manual de la maneta
Sistema disponible con guía de tracción o brazo
Placa receptora vía radio opcional para el accionamiento inalámbrico mediante radiotransmisor

Contáctenos

Sistema de accionamiento de puertas batientes Powerturn IS/TS de 2 hojas

Descripción general del producto
Especificaciones
Descargas
Variantes y accesorios

Áreas de aplicación

Puertas batientes de doble hoja derechas e izquierdas
Puertas batientes con una distancia entre las bisagras de hasta 3200 mm con montaje de brazo
Puertas batientes con una distancia entre las bisagras de hasta 3.000 mm con montaje de guía de tracción
Distancia mínima entre las bisagras 1.270 mm, anchura mínima de la hoja pasiva 470 mm (en función del tipo de instalación)
Puertas interiores y exteriores con una elevada frecuencia de paso
Posible división de puerta simétrica y asimétrica
Montaje en marco en el lado de las bisagras y el lado contrario a las bisagras

Situaciones de instalación en objetos y vídeos de referencia

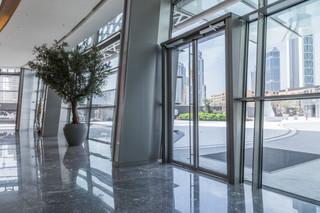

Opera House Dubai

Opera House Dubai, Powerturn © Nicolas Thome / GEZE GmbH

Especificaciones del producto

	Sistema de accionamiento de puertas batientes Powerturn IS/TS de 2 hojas
Altura	70 mm
Fondo	130 mm
Longitud mín.	1270 mm
Longitud máx.	3200 mm
Peso de hoja (máx.) 1 hoja	600 kg
Distancias entre bisagras (mín.-máx.) 2 hojas, brazo	1270 mm - 3200 mm
Distancias entre bisagras (mín.-máx.) 2 hojas, bisagras con guía de tracción	1380 mm - 3000 mm
Ancho de hoja (mín.-máx.)	470 mm - 1600 mm
Profundidad de antepecho (máx.)	160 mm
Tipo de accionamiento	electromecánico
Ángulo de apertura (máx.)	136 °
Presión por muelle	EN1 - EN7
puerta mano izquierda	Si
puerta mano derecha	Si
Montaje en marco en el lado opuesto a las bisagras con brazo	Si
Montaje en marco lado de bisagras con guía de tracción	Si
Golpe final mecánico	Si
Golpe final eléctrico	Si
Regulación eléctrica de secuencia de cierre	Si
Regulación mecánica de secuencia de cierre	Si
Desconexión de corriente	Interruptor principal en el mecanismo
Retardo de activación (máx.)	10 s
Tensión de servicio	230 V
Potencia nominal	200 W
Suministro de corriente para consumo externo (24 V CC)	1200 mA
Temperatura de servicio	-15 - 50 °C
Grado de protección	IP30
Modo de funcionamiento	Automático, Noche, Apertura permanente, Horario de cierre de comercios, Off
Modo de funcionamiento	Completamente automático
Función automática	Si
Función baja energía	Si
Función Smart swing	Sí
Función Servo	Si
Función teclas	Si
Detección de obstáculos	Si
Inversión de giro automático	Si
Push & Go	regulable
Manejo	GEZEconnects (PC y Bluetooth), Terminal Service ST 220, Selector de funciones DPS
Parametrización	GEZEconnects (PC y Bluetooth), Terminal Service ST 220
Conformidad estándar	DIN 18650, EN 1158, EN 16005
Sensor de humos integrado	Sí

Descargas

Diagrama de conexiones

Plano de conexión Powerturn (.pdf | 6 MB)
