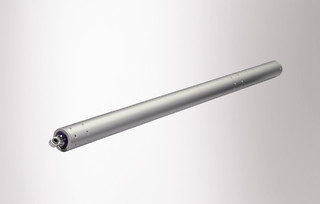

E 1500 S * Pistón eléctrico con una alta velocidad de apertura y cierre
- Gran fuerza de presión y alta velocidad
- El ancho de apertura máx. de 1000 mm se alcanza en menos de 60 segundos
- Versión robusta y resistente a la corrosión con una amortiguación de posiciones finales integrada
- Para anchuras de hoja de más de 1200 mm están disponibles los sets de accionamientos síncronos
- Carcasa de aluminio para los máximos requerimientos de diseño
- Las extensas consolas permiten el montaje versátil en los bordes de cierre principal y secundario
- Conjunto motores sincro sin unidad de control externa
- Homologadeo como sistema de extracción natural de humos y calor según la norma EN 12101-2
Áreas de aplicación
- Ventanas pesadas en la zona del techo
- Sistema de ventilación natural y de extracción de humos y calor, aireador de extracción natural de humo y calor
- Empleo en el sistema de aire de salida
- Montaje en ventanas de madera, plástico o metal
Situaciones de instalación en objetos y vídeos de referencia
Accionamiento de husillo eléctrico E 1500 S
Accionamiento de husillo eléctrico con una alta velocidad de apertura y cierre © Nikolaus Grünwald / GEZE GmbH
Accionamiento de husillo eléctrico E 1500 S
Accionamiento de husillo eléctrico con una alta velocidad de apertura y cierre, construido en el Rheincenter Weil © Michael Eckmann / GEZE GmbH
Especificaciones del producto
| E 1500 S | |
| Dimensiones | 50 x 50 mm |
| Velocidad de apertura RWA | 16 mm/s |
| Velocidad de apertura ventilación | 16 mm/s |
| Velocidad de cierre (máx.) | 16 mm/s |
| Fuerza de compresión (máx.) | 1500 N |
| Fuerza de cierre (máx). | 25000 N |
| Fuerza de empuje | 1500 N |
| Fuerza de tracción | 1500 N |
| Tensión de servicio | 24 V ± 25 % |
| Tensión de servicio | 24 V DC |
| Consumo de corriente | 4 A |
| Consumo de potencia | 72 W |
| Ondulación residual | 20 % |
| Duración de conexión | 30 % |
| Longitud del cable de conexión | 3 m |
| Longitud especial cable de conexión | 5 m, 10 m |
| Sección transversal de hilo mín. | 1 mm² |
| Número de hilos | 3 hilos |
| Temperatura de servicio | -5 - 75 °C |
| Clasificación protección IP | IP54 |
| Clase de protección | III |
| Función de sincronización | Si |
| Tipo de cerrojo auxiliar | Cerrojo automático |
| Tipo de acortamiento de carrera | Ajuste de fábrica |
| Desconexión de fin de carrera extendida | electrónica |
| Desconexión de fin de carrera introducida | electrónica |
| Desconexión por sobrecarga | Si |
| Apertura completa en un intervalo de 60 s | sí, carrera de hasta 1000 mm |
| NRWG comprobado | Si |
| Información adicional de la extracción natural de humo y calor | sí, carrera de hasta 1000 mm |
| Cantidad de sincronización de automatismos | 4 |
| Lucernario con APERTURA EXTERIOR | Si |
