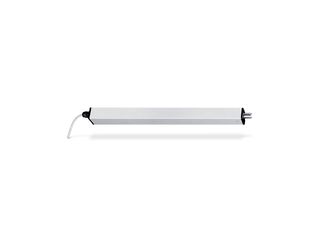

E 250 NT * Accionamiento de husillo eléctrico de construcción compacta con un gran campo de aplicación
- Recorrido de motor con ajuste variable y velocidades individuales para el modo de ventilación y el sistema de extracción de humos y calor
- Sincronización de hasta cuatro motores sin unidad de control externa
- Cambio sencillo del modo de funcionamiento (solo y sincro, master/esclavo) mediante interruptor Dip
- IQ windowdrive - Unidad inteligente de control del motor
- Homologadeo como sistema de extracción natural de humos y calor según la norma EN 12101-2
Áreas de aplicación
- Sistema de extracción de humos y calor y ventilación natural (24 V) para exposición directa en fachada y techo
- Ventanas con apertura hacia dentro y hacia fuera con hojas batientes, abatibles y giratorias, así como ventanas de techo
- Se puede utilizar en el sistema de extracción y de admisión de aire
- E 250 NT solo para estancias secas, variante E 250 NT AB para zonas exteriores protegidas (p. ej. voladizos)
- Montaje en ventanas de madera, plástico o metal

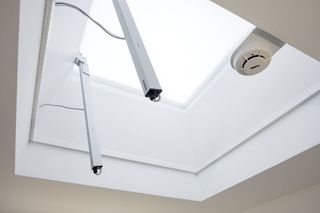

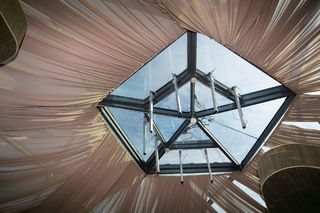

Situaciones de instalación en objetos y vídeos de referencia
Accionamiento de husillo eléctrico E 250 NT en un edificio de oficinas
El E 250 NT es un pistón eléctrico de construcción compacta con una gran área de aplicación, como p. ej., en los sistemas de extracción de humos y calor y la ventilación natural para la exposición directa en la zona de fachadas y tejados. También puede instalarse en ventanas con apertura hacia dentro y hacia fuera con hoja de la puerta batientes, abatibles y giratorias. © Jürgen Pollak / GEZE GmbH
Especificaciones del producto
| E 250 NT | |
| Dimensiones | 40 x 47 mm |
| Velocidad de apertura RWA | 5,7 mm/s, carrera 500: 9,5 mm/s |
| Velocidad de apertura ventilación | 5 mm/s |
| Fuerza de compresión (máx.) | 750 N |
| Fuerza de cierre (máx). | 2000 N |
| Fuerza de empuje | 750 N |
| Fuerza de tracción | 750 N |
| Tensión de servicio | 24 V ± 25 % |
| Tensión de servicio | 24 V DC |
| Consumo de corriente | 1.3 A |
| Consumo eléctrico según las áreas de aplicación | Ventilación (24V): 0,9 A; RWA (18 V): 1,0 A Recorrido 500: Ventilación (24V): 1,1 A; RWA (18 V): 1,3 A |
| Consumo de potencia | 20 W |
| Duración de conexión | 30 % |
| Longitud del cable de conexión | 2 m |
| Longitud especial cable de conexión | 5 m, 7.5 m |
| Sección transversal de hilo mín. | 0.75 mm² |
| Número de hilos | 4 hilos |
| Temperatura de servicio | -5 - 70 °C |
| Grado de protección | IP65 |
| Clase de protección | III |
| Función de sincronización | Si |
| Cerrojo auxiliar disponible | Si |
| Tipo de cerrojo auxiliar | Cerrojo automático |
| Tipo de acortamiento de carrera | Unidad de sincronización, Ajuste de fábrica |
| Desconexión de fin de carrera extendida | electrónico mediante sensor interno |
| Desconexión de fin de carrera introducida | electrónico mediante trayecto y carga |
| Desconexión por sobrecarga | Si |
| Apertura completa en un intervalo de 60 s | sí, carrera de hasta 500 mm |
| NRWG comprobado | Si |
| Información adicional de la extracción natural de humo y calor | sí, carrera de hasta 500 mm |
| Cantidad de sincronización de automatismos | 4 |
| Apto para KNX | Sí |
| Ventana oscilante HACIA DENTRO montaje en marco | Si |
| Ventana oscilante HACIA DENTRO montaje en hoja | Si |
| Ventana oscilante HACIA FUERA montaje en marco | Si |
| Ventana batiente HACIA DENTRO montaje en marco | Si |
| Ventana batiente HACIA DENTRO montaje en hoja | Si |
| Ventana batiente HACIA FUERA montaje en marco | Si |
| Ventana abatible HACIA DENTRO montaje en marco | Si |
| Ventana abatible HACIA DENTRO montaje en hoja | Si |
| Ventana abatible HACIA FUERA montaje en marco | Si |
| Lucernario con APERTURA EXTERIOR | Si |
Descargas
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
Variantes y accesorios
* Nota acerca de los productos mostrados
Los productos mencionados anteriormente pueden variar en forma, tipo, características y función (diseño, dimensiones, disponibilidad, aprobaciones, normas, etc.) dependiendo del país. Para cualquier consulta, contacte con su persona de contacto de GEZE o envíenos un E-Mail .
