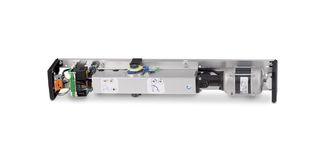

TSA 160 NT * Automatismo de puerta batiente electrohidráulico para puertas de hoja simple de hasta 250 kg
- Fuerza de cierre ajustable con ajuste variable de EN 3-6
- La velocidad de apertura y de cierre se puede ajustar individualmente
- Golpe final hidráulico que acelera la puerta brevemente antes del estado cerrado
- La regulación de la secuencia de cierre mecánica y eléctrica mantiene la hoja activa en la posición de espera hasta que se haya cerrado la hoja pasiva
- La función cortaviento regula la apertura y el cierre de dos puertas seguidas (esclusa)
- La amortiguación a la apertura integrada frena fuertemente las puertas
- La reversión automática detecta un obstáculo y vuelve a la posición de apertura
- La función Push & Go activa el automatismo tras una ligera presión manual sobre la hoja de la puerta
- El automatismo se puede emplear con guía de tracción o con brazo
Áreas de aplicación
- Puertas batientes de hoja simple derechas e izquierdas
- Puertas batientes con un ancho de hoja de hasta 1400 mm o un peso máximo de 250 kg
- Puertas interiores y exteriores con una elevada frecuencia de paso
- Montaje en hoja y montaje en marco
Situaciones de instalación en objetos y vídeos de referencia

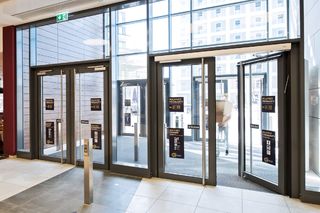

Cierrapuertas aéreo con guía deslizante - TS 5000 y automatismo de puerta batiente/cierrapuertas - TSA 160 NT IS/TS, Milaneo
El TS 5000 proporciona confort de paso al visitante porque las puertas pesadas se frenan al soltarse, cerrando casi sin ruido. Estos atributos también afectan al TSA 160 NT IS/TS, sólo que este también cuenta con la función Push & Go integrada. © Jürgen Pollak / GEZE GmbH

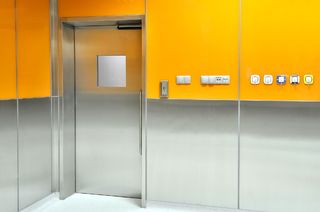

TSA 160 NT en el hospital infantil de Varsovia, Polonia
El sistema automático TSA 160 NT IS es un sistema de puerta batiente con secuencia de cierre integrada e invisible. © Łukasz Janicki / GEZE GmbH

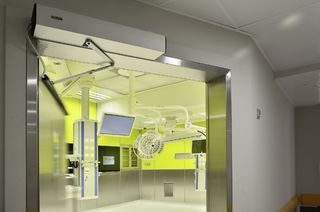

Acceso cómodo al área OP con TSA 160 NT, Hospital infantil de Varsovia, Polonia
El sistema automático TSA 160 NT IS es un sistema de puerta batiente con secuencia de cierre integrada e invisible. © Łukasz Janicki / GEZE GmbH
TSA 160 NT - Automatismo para puerta batiente electrohidráulico para puertas de hasta 250 kg
El sistema automático TSA 160 NT IS es un sistema de puerta batiente con secuencia de cierre integrada e invisible. © Łukasz Janicki / GEZE GmbH
Cierrapuertas aéreo con guía deslizante - TS 5000 y automatismo para puerta batiente/cierrapuertas - TSA 160 NT IS/TS, Milaneo
El TS 5000 proporciona confort de paso al visitante porque las puertas pesadas se frenan al soltarse, cerrando casi sin ruido. Estos atributos también afectan al TSA 160 NT IS/TS, sólo que este también cuenta con la función Push & Go integrada. © Jürgen Pollak / GEZE GmbH

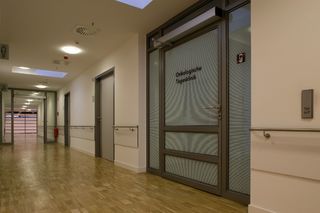

Automatismo para puerta batiente TSA 160 NT F + Unidad de control del detector de humo - RSZ 5, Generali
Automatismo para puerta batiente electrohidráulico para puerta cortafuegos de hoja simple con función Push & Go y reversión automática. © Lothar Wels / GEZE GmbH
Automatismo para puerta batiente TSA 160 NT, Hospital Robert Bosch
El TSA 160 NT cuenta con una reversión automática, reconoce un obstáculo y vuelve a la posición de apertura. Además, dispone de la función Push & Go, que tras una ligera presión manual sobre la hoja de la puerta, activa el automatismo de accionamiento. © Nikolaus Grünwald / GEZE GmbH
TSA 160 NT-F - Sistema de accionamiento de puerta batiente electromecánico en el hospital Robert Bosch, Stuttgart
Automatismo para puerta batiente electrohidráulico para puerta cortafuegos de hoja simple, la reversión automática detecta un obstáculo y vuelve a la posición de apertura © Nikolaus Grünwald / GEZE GmbH

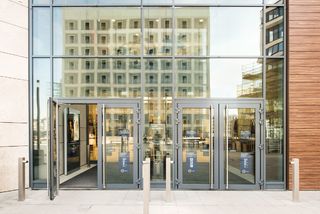

Automatismo para puerta batiente TSA 160 NT, Escuela Superior de Ciencia Aplicada y Arte, Holzminden
El automatismo para puerta batiente electrohidráulico genera una sensación de eliminación de barreras arquitectónicas y confort de paso © Lothar Wels / GEZE GmbH

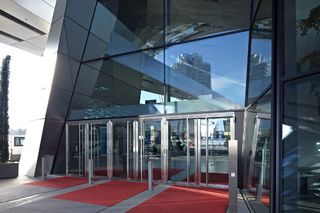

Cierrapuertas TS 5000 L + Automatismo para puerta batiente TSA 160 NT en el BMW Welt
La combinación de la cierrapuertas aéreo con guía deslizante y el automatismo para puerta batiente electrohidráulico hace que los visitantes del BMW Welt experimenten una sensación de eliminación de barreras arquitectónicas. © Robert Sprang / GEZE GmbH
automatismo de puerta batiente TSA 160 NT en el BMW Welt
El automatismo de puerta batiente electrohidráulico permite al visitante mover puertas pesadas (con pesos de hasta 250 kg) con facilidad. Esta facilidad crea una sensación de eliminación de barreras arquitectónicas. Además, el TSA 160 NT se integra perfectamente en la imagen global del BMW Welt. © Robert Sprang / GEZE GmbH
Cierrapuertas aéreo con guía deslizante - TS 5000 L + Accionamiento de puerta batiente TSA 160 NT, BMW Welt
El TS 5000 L proporciona confort de paso al visitante porque las puertas pesadas se frenan al soltarse, cerrando casi sin ruido. Estos atributos también afectan al TSA 160 NT, sólo que este también cuenta con la función Push & Go integrada. © Robert Sprang / GEZE GmbH
Automatismo para puerta batiente TSA 160 NT, BMW Welt
El TSA 160 NT cuenta con una reversión automática, reconoce un obstáculo y vuelve a la posición de apertura. Además, dispone de la función Push & Go, que tras una ligera presión manual sobre la hoja de la puerta, activa el automatismo de accionamiento. © Robert Sprang / GEZE GmbH
Automatismo para puerta batiente TSA 160 NT, Museo BMW Múnich
El TSA 160 NT cuenta con una reversión automática, reconoce un obstáculo y vuelve a la posición de apertura. Además, dispone de la función Push & Go, que tras una ligera presión manual sobre la hoja de la puerta, activa el automatismo de accionamiento. © Robert Sprang / GEZE GmbH
Especificaciones del producto
| TSA 160 NT | |
| Altura | 100 mm |
| Profundidad | 121 mm |
| Peso de hoja (máx.) 1 hoja | 250 kg |
| Distancias entre bisagras (mín.-máx.) 2 hojas | 1470 mm - 2800 mm |
| Ancho de hoja (mín.-máx.) | 690 mm - 1400 mm |
| Profundidad de antepecho (máx.) | 400 mm |
| Solape de puerta (máx.) | 20 mm |
| Tipo de accionamiento | electrohidráulico |
| Ángulo de apertura (máx.) | 115 ° |
| Presión por muelle | EN 3 - EN 6 |
| Puerta DIN izquierda | Si |
| Puerta DIN derecha | Si |
| Montaje en marco en el lado opuesto a las bisagras con brazo | Si |
| Golpe final mecánico | Si |
| Regulación eléctrica de secuencia de cierre | Si |
| Desconexión de corriente | No disponible |
| Retardo de activación (máx.) | 10 s |
| Tensión de servicio | 230 V |
| Potencia nominal | 300 W |
| Suministro de corriente para consumo externo (24 V CC) | 1200 mA |
| Temperatura de servicio | -15 - 50 °C |
| Clasificación protección IP | IP20 |
| Modo de funcionamiento | Off, Automático, Apertura permanente, Horario de cierre de comercios, Noche |
| Modo de funcionamiento | Completamente automático |
| Función automática | Si |
| Función teclas | Si |
| Función paraviento | Si |
| Detección de obstáculos | Si |
| Inversión de giro automático | Si |
| Push & Go | regulable |
| Manejo | Selector de funciones DPS |
| Parametrización | GEZEconnects (PC y Bluetooth), Terminal Service ST 220 |
| Conformidad estándar | DIN 18650, EN 16005 |
Descargas
Variantes y accesorios
* Nota acerca de los productos mostrados
Los productos mencionados anteriormente pueden variar en forma, tipo, características y función (diseño, dimensiones, disponibilidad, aprobaciones, normas, etc.) dependiendo del país. Para cualquier consulta, contacte con su persona de contacto de GEZE o envíenos un E-Mail .
